Расчет параметров выпрямительно-инверторного преобразователя, выполненного по шестипульсовой мостовой схеме

Трёхфазный мостовой выпрямительно-инверторный преобразователь (ВИП) питается от сети с номинальным напряжением UС=U1Л и заданными пределами колебания этого напряжения %UС Известна мощность короткого замыкания SКЗ, характеризующая реактанс связи точки подключения ВИП и шин бесконечной мощности энергосистемы.

Заданы следующие параметры и соотношения для ВИП:

· Напряжение короткого замыкания трансформатора UК%;

· Среднее значение выпрямленного напряжения и тока в номинальном режиме (Udн, Idн);

· Соотношение числа витков вентильных обмоток инвертора и выпрямителя Ки=U2и/U2в;

· коэффициенты повторяющихся и неповторяющихся перенапряжений Кп, Кнп.

Номинальные мощности выпрямителя и инвертора одинаковы S1в=S1и.

. Требуется

Рассчитать проектные параметры трансформатора и выбрать его по стандартной шкале мощностей.

Выбрать типы вентилей с воздушным охлаждение для выпрямителя и инвертора и, варьируя класс вентилей К, рассчитать параметры вентильных плеч, обеспечивающих номинальный режим и устойчивость к перенапряжениям заданной величины и токам аварийных режимов выпрямителя и инвертора.

Определить наиболее дешёвый комплект вентилей.

Рассчитать параметры цепей выравнивания обратных напряжений последовательно соединённых вентилей и выбрать схему выравнивания токов в параллельных ветвях вентильных плеч соответственно для выпрямителя и инвертора. Нарисовать схему вентильного плеча.

Выполнить расчёты и построение внешней характеристики выпрямителя, внешних и ограничительной характеристики инвертора, коэффициентов мощности выпрямителя и инвертора.

Построить временные диаграммы фазных напряжений вентильных обмоток выпрямителя и инвертора с отображением коммутационных процессов, диаграммы токов в этих обмотках, мгновенных значений выпрямленного напряжения и напряжения инвертора, напряжения на одном из вентилей. Построить векторные диаграммы напряжения и первой гармоники сетевого тока для выпрямительного и инверторного напряжений.

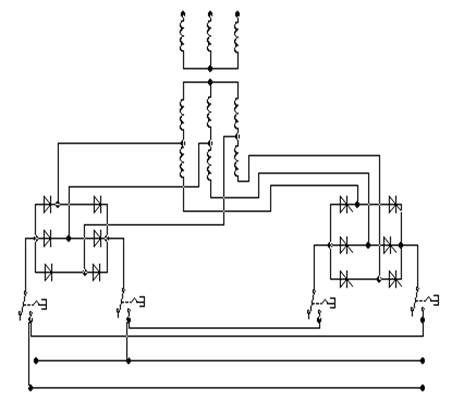

Схема выпрямительно-инверторного преобразователя

• Выбор типа вентилей
• Расчёт проектных параметров трансформатора
• Расчёт числа параллельно включенных вентилей плеча
• Расчёт числа последовательно включенных вентилей.
• Схемы плеча выпрямителя и инвертора из последовательно-параллельно включенных вентилей
• Модель схемы выпрямления
