Электрический расчет резистивного каскада УРЧ

Схема резистивного каскада УРЧ приведена на рисунке 1. Расчет Y-параметров для транзистора КТ3120А в приложении А [6]. Результаты расчета в приложении Б [6].

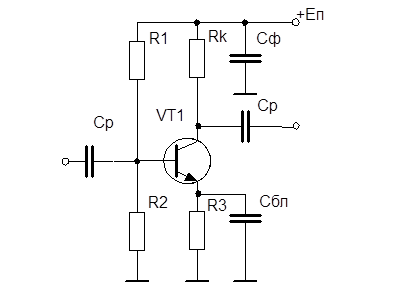

Рисунок 1 - Резистивный УРЧ

Выбираем рассчитанные элементы схемы в соответствии с рядом стандартных значений.

Конденсаторы типа К10-172б ОЖО.460.172 ТУ:

СФ К10-172б-М1500-330мкФ5%

СБЛ К10-172б-М1500-330мкФ5%

Резисторы типа С2-23-0,125 ОЖО.467.036 ТУ:Э С2-23-0,125-200Ом5%К С2-23-0,125-270Ом5%С2-23-0,125-18кОм5%С2-23-0,125-75кОм5%
