В случае, когда с внутренней стороны периметра по тропе наряда перемещается часовой, и средство охраны его обнаруживает, информация, получаемая оператором, является только полезной и не относится к разряду ложных тревог.

Когда средство срабатывает по сравнительно редкому известному событию, например, открывание ворот, включение поливальной установки и тому подобное, это можно учесть.

Если имеется металлический забор или ограда, железобетонный забор на основе металлической сварной сетки, то можно использовать горизонтальный вариант расположения кабелей на или в земле (рисунок 1.8). Высота зоны обнаружения в этом случае составляет 0,5 - 1,0 м, что может сказываться на обнаружении при большой глубине снежного покрова [10].

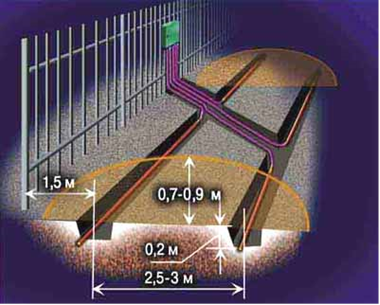

Рисунок 1.8 - Горизонтальное расположение кабелей на земле или в земле

В таблице 1.1 приведены виды радиоволновой системы охраны периметра и их основные характеристики [10].

Таблица 1.1 - Технические характеристики радиоволновых систем

Наименование СО

Длина зоны обнаружения, м

Ширина зоны обнаружения, м

Напряжение питания, В

Диапазон рабочих температур °С

Радий-ДМ

5 - 50

до 5

12 - 30

от - 40 до + 50

FMW-4

5 - 50

до 8

9 - 30

от - 40 до + 50

СМД-1,4П

до 75

до 5

11 - 30

от - 40 до + 50

Заслон-2

10 - 100

до 3

12 - 30

от - 40 до + 50

TREZOR-M

до 65

до 5

12 - 30

от - 40 до + 50

Таблица 1.2 содержит основные технические характеристики радиоволновых систем [18].

Таблица 1.2 - Технические характеристики радиоволновых систем

Параметр

RAFID (Великобритания)

H-FIELD (США)

SENTRAX (Канада)

PANTHER (Канада)

TRINDEL (Франция)

TREZOR-R (Россия)

Длина участка, м

150

150

200

150

200

2 х 125

Расстояние между кабелями, м

1 - 2

2,1 (в грунт)

2,0 (в грунт)

1,0…2,0 (в грунт)

1,0 (в грунт)

1,5…3,0 (на ограждение и в грунт)

Размеры зоны обнаружения, м х м

2х3

0,5х4,6

1х3

1х3

0,5х2

от 1х3 до 1,8х5

Напряжение питания, В

12

~220±15% 12±10%

-220±15% 12±10%

+25% 12 -15%

-220+15% 12+10%

10…30

Потребляемая мощность, Вт

7,8

60

180

6

36

< 2,5

Период наработки на ложный сигнал тревоги, ч

-

720

240

720

Перейти на страницу: 1 2 3 4
