Промышленные образцы радиоволновых систем

Проводно - радиоволновая периметральная система RAFID фирмы GEOQUIP (Англия)

Проводно - радиоволновая периметральная система RAFID предназначена для укладки под землей или монтажа на стенах, которые не содержат или содержат очень немного металлических деталей вокруг сенсорных кабелей [19].

Типы регистрируемых вторжений:

приближение;

перелезание.

Принцип работы системы RAFID основан на регистрации возмущений электромагнитного поля, которые создает попадающий в это поле нарушитель.

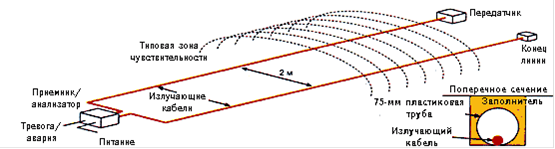

В простейшем случае система (рисунок 1.9) содержит пару расположенных параллельно «излучающих фидеров», один из которых является передающей, а другой - приемной антенной радиочастотного поля. Выходной сигнал приемника непрерывно контролируется анализатором.

Рисунок 1.9 - Принцип работы проводно - радиоволновой периметральной системы RAFID

«Излучающие фильтры» представляет собой специально сконструированный коаксиальный кабель, содержащий внутренний провод, изолированный диэлектриком от внешнего экрана.

Внешний экран имеет так называемые «порты» или отверстия в экране, расположенные с регулярными интервалами. Такая конструкция кабеля обеспечивает излучение электромагнитного поля при пропускании по нему тока.

В результате вблизи обоих кабелей формируется невидимое электромагнитное поле. Попавший в радиочастотное поле объект изменяет фазу и амплитуду принимаемого сигнала, в результате чего анализатор генерирует сигнал тревоги.

Кабели располагаются параллельно друг другу и монтируются на жесткой стене или другом ограждении, обеспечивая зону обнаружения, как это показано на рисунке 1.9.

Расстояние между кабелями и их расположение могут изменяться в зависимости от конкретных требований заказчика и условий обнаружения.

Специальная конструкция системы RAFID делает ее нечувствительной к внешним факторам, которые могут иногда «ослепить» обычные электронные системы контроля, например, инфракрасные системы безопасности.

Система обеспечивает гибкость в выборе конфигурации зоны детектирования, позволяя приспособить параметры системы под индивидуальные особенности охраняемого объекта и стратегию обнаружения нарушителя.

Система RAFID может быть разделена на отдельные зоны, каждая из которых защищает отдельную часть периметра, например, стену. Все зоны работают на одной и той же частоте, что исключает возможность интерференционных помех при использовании схемы когерентного детектирования. Параметры всех зон оптимизированы для эффективной защиты отдельных участков периметра [19].

В комплект оборудования входит: передатчик, приемник/анализатор, излучающие кабели и оконечный блок.

Длина отдельной зоны охраны 0 до 150 м, ширина чувствительной область - до 3 м.

Передатчик и приемник работают на 16-ти дискретных частотах в диапазоне 40 - 41 МГц, что дает возможность организации многозонных рубежей охраны без взаимных перекрестных помех.

Система RAFID обеспечивает [19]:

высоконадежную «объемную» защиту периметров;

гибкую конфигурацию для различных типов ограждений, а также для неогражденных участков и запретных зон;

защищенную от внешних воздействий конструкцию детекторов типа «излучающий фидер»;

легко адаптируемую зонную структуру для приспособления к требованиям объекта (протяженность и конфигурация чувствительной зоны).

Преимущества радиоволновых систем перед радиолучевыми - независимость от профиля почвы и точное следование линии ограды [5, 20].

Недостатки - подвержены влиянию погонных условий, снижающих стабильность ее параметров.
