Расчет полосового фильтра

Ослабляет нежелательные спектральные составляющие (в том числе и субгармоники), возникающие в результате умножения частоты. Граничные частоты:=400МГц f2=500МГц. Затухание в полосе пропускании не более 1.1 дБ, а значит можно считать, что коэффициент передачи равен 0.88. Схема взята из [12].

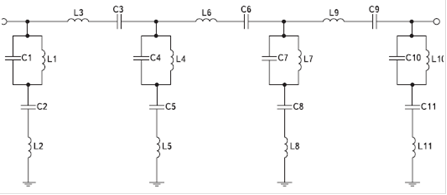

Рисунок 3.4 - Полосовой фильтр
