Общеупотребительные модемные протоколы МСЭ-Т

Доминирующим принципом V.34 является системный подход к проблеме помехоустойчивости. Все перечисленные аспекты увязаны воедино и представляют собой симбиоз передовых технологий, органично вобравший в себя последние достижения теории и практики передачи данных.

Ресурсоемкие алгоритмы, лежащие в основе рекомендации V.34, требуют большой вычислительной мощности. Производительность сигнального процессора в модеме, удовлетворяющего рекомендации V.34, должна быть порядка 35 40 MIPS, тогда как для реализации V.32bis было достаточно 20 MIPS.

Рынок модемов V.34 распался на два сегмента: недорогие модемы для "домашнего" использования, в которых реализованы только базовые обязательные функции V.34, и надежные дорогие модемы для профессиональной связи.

Технические решения, заложенные в рекомендации V.34 далеко не исчерпаны. Об этом свидетельствует то, что в конце 1996 года МСЭ-Т приняла новую редакцию рекомендации V.34, стандартизирующую требования к модемам на скорость передачи 33600 бит/с.

Кроме того, компании Rockwell Semiconductor Systems и Lucent Technologies подготовили набор микросхем, обеспечивающих скорость передачи 56 Кбит/с. Независимо от них фирма U.S.Robotics представила свою технологию х2, обеспечивающую такую же скорость передачи. Указанная скорость может быть достигнута только в том случае, если магистральная сеть является полностью цифровой, а аналоговыми являются только абонентские линии.

- V.90. Дальнейший рост скорости передачи возможен только при использовании линий с большей полосой пропускания, что и предусмотрено в стандарте V.90 для модемов со скоростью передачи до 56 Кбит/с, часто обозначаемых как V.90- или 56К-модемы. Стандарт V.90 на 56К-модемы утвержден ITU-T в сентябре 1998 г. Появление этого стандарта положило конец данного класса K56Flex (в связи с которым упоминаются фирмы 3COM, Rockwell и Lucent Technologies) и Х2 (от фирмы US Robotics).

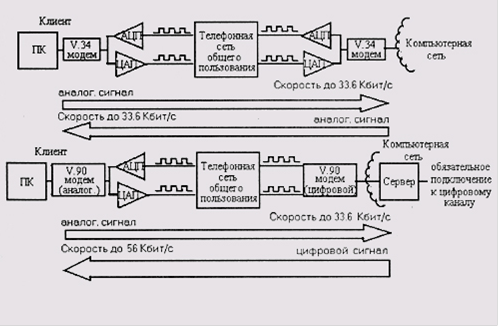

На рисунке 1 приведена иллюстрация принципа работы обычных (со скоростью передачи до 33600 бит/с на основе стандарта V.34) и 56К (V.90)-модемов в телефонной сети общего пользования.Хотя большая часть сети цифровая, при работе на обоих концах линии модемы, соответствующие протоколу V.34, используют ее как полностью аналоговую. Это означает необходимость использования аналого-цифровых преобразователей (АЦП) при передаче сигналов в обоих направлениях. В результате дискретизации сигналов по амплитуде АЦП вносят заметный вклад в ухудшение отношения сигнал-шум, и скорость передачи в обоих направлениях одинакова (при самых благоприятных условиях до 33600 бит/с). Однако если на одном из концов линии (у провайдера) использовать специальный цифровой V.OO-модем, подключенный непосредственно к цифровой части телефонной сети, а на другом конце (у клиента) аналоговый У.90-модем, то в направлении от провайдера к пользователю АЦП отсутствует, и скорость может быть увеличена (теоретически) до 56 Кбит/с.

Рисунок 1 - Иллюстрация принципа работы обычных и 56К (V.90)-модемов.

Сама по себе цифровая телефонная сеть имеет скорость передачи 64 Кбит/с, однако наличие дополнительных искажений и шумов от работы ЦАП и АТС, хотя и меньших по уровню, чем шум дискретизации АЦП, ограничивает достижимую скорость передачи. Таким образом, достижение скорости передачи 33,6 Кбит/с и, тем более, 56 Кбит/с требует выполнения целого ряда условий. В первую очередь сама по себе телефонная линия со всем оборудованием, которое используется для преобразования сигналов и коммутации каналов, должна быть достаточно качественной в смысле малости вносимых искажений сигналов. Чтобы работа со скоростью 56 Кбит/с была возможной, необходимо выполнение трех дополнительных условий:

) Цифровое подключение на одном из концов (со стороны провайдера).

) Поддержка стандарта V.90 на обоих концах. Стандарт V.90 должен поддерживаться на обоих концах соединения: как аналоговым модемом пользователя, так и сервером удаленного доступа или модемным пулом на стороне хост-компьютера. Переход к стандарту V.90 не означает обязательного приобретения нового модема, т.к. некоторые из них допускают чисто программный "upgrade".

) Одно аналого-цифровое преобразование. На пути следования сигнала между цифровым модемом V.90 и аналоговым модемом может быть только одно аналого-цифровое преобразование.

Перейти на страницу: 1 2 3
