Выбор системы передачи

Выбор оптического кабеля

Проектируемая трасса Курган-Омск проходит вдоль автодороги и железной дороги. При этом кабель прокладывается в грунт. Поэтому необходимо выбрать оптический кабель, предназначенный специально для прокладки в грунт.

На сегодняшний день существует множество фирм-производителей оптических кабелей. Среди них такие, как ОАО «Интегра кабель», ОАО «Электропровод», ООО «Еврокабель I», ЗАО «Москабель-Фуджикура» и другие.

В данном проекте будем использовать кабель компании «Интегра-Каблель». ИНТЕГРА-КАБЕЛЬ - известная марка волоконно-оптических кабелей связи. Производство и продажа кабелей под этой маркой были организованы в России в 2002г. Сегодня продукция поставляется по всей России, в Белоруссию и Казахстан, планируется выход на европейский рынок. В течение истории марки совершенствовалось производство, разрабатывались новые технические решения, развивались сервисные услуги. Это позволило занять нам лидирующие позиции на российском рынке. Сотни компаний доверяют нам, наш волоконно-оптический кабель в сетях всех крупных операторов связи РФ.

Существует официальный представитель в городе Новосибирске, что позволит уменьшить расходы на доставку кабеля к местам монтажа.

Для прокладки в грунт применяется кабель типа ИКБ .М.

Оптические кабели типа ИКБ . предназначены для прокладки в грунтах всех категорий.

Кабели этой группы можно использовать для прокладки по дну рек и водных преград, а также в кабельной канализации, на мостах и эстакадах. Линейка оптических кабелей связи для прокладки в грунт типа ИКБ . изготавливается по ТУ № 3587-004-95485862-2009 декларации о соответствии требованиям Минсвязи РФ кабеля ИКБ - №Д-КБ-1585 и ИКБЗ - №Д-КБ-1586. Ниже приведены технические характеристики кабеля ИКБ:

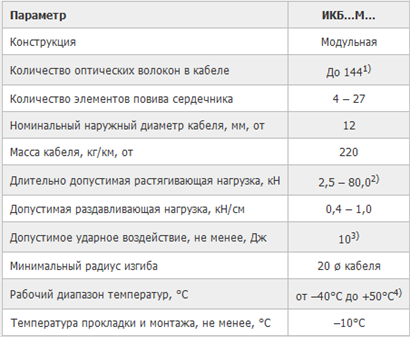

Таблица 4.3 - Технические характеристики кабеля ИКБ

1) Возможно увеличение волоконности кабеля до 864 за счет применения многоповивного сердечника, до 288 на основе конструкции с центральной трубкой,

) Кабели с растягивающим усилием более 20 кН изготавливаются с двойным повивом проволочной брони (стальных проволок), маркировка ИКБ2,

) 20 Дж для кабелей, прокладываемых в скальных грунтах,

) Возможно расширение рабочего диапазона температур от -60°С до +70°С.

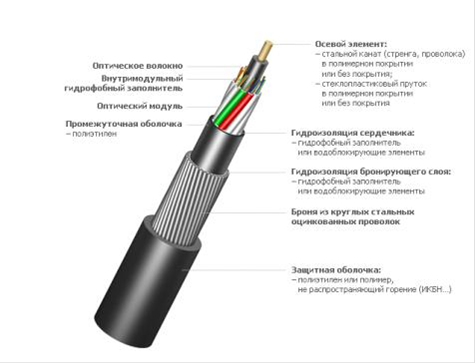

Рисунок 4.2 - Структура кабеля ИКБ

Маркировка кабеля - ИКБ-М6П-Н36-8.0.

ИК - оптический кабель марки «Интегра-Кабель».

Б - тип защитного бронепокрова (повив из круглых стальных оцинкованных проволок).

М - тип сердечника (повив модулей).

- количество элементов повива сердечника.

П - тип осевого элемента сердечника кабеля (стеклопластиковый пруток).

Н - тип оптического волокна (одномодовое, ITU-T G.655).

- количество оптических волокон в кабеле.

.0 - максимально допустимое растягивающее усилие кабеля, в кН.

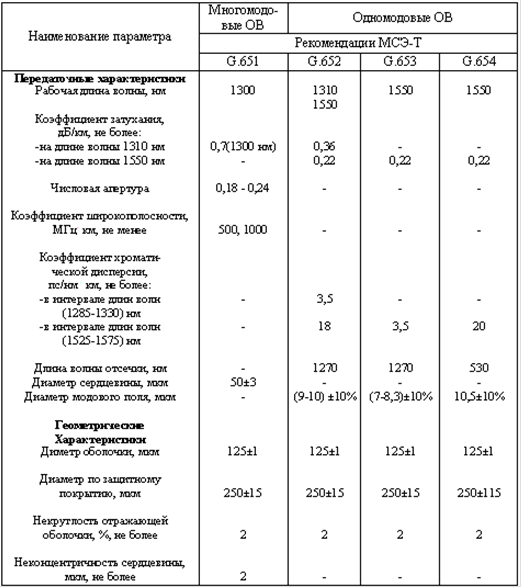

Таблица 4.4 - Характеристики оптических волокон
