Измерение зависимости магнитной индукции от расстояния при одинаковой частоте работы катушек индуктивности

Сравнивая график 12 с графиком 9, видно, что при повышении частоты до 500 Гц биения уменьшились. Максимальные показания биений получены в зоне равноудаленности катушек - на расстоянии 6-7 см. Максимальные значения биений уменьшились в 1,5 раза, а минимальные в 2 раза.

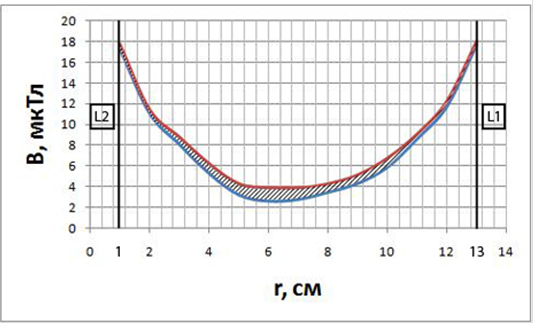

Рисунок 12 - Зависимость магнитной индукции от расстояния при парной работе катушек

Зависимость биений от положения измерительной антенны при удаленности катушек на 14 см указана в таблице 12

Таблица 12 - Зависимость величины биений от расстояния

Верхняя и нижняя огибающие имеют форму параболы. Для обеих огибающих производилась аппроксимация методом наименьших квадратов с помощью полинома степени 2. Для верхней огибающей:= 0,3837x2 - 5,315x + 21,624;

R² = 0,9831.

Для нижней огибающей:= 0,4033x2 - 5,577x + 21,514;

R² = 0,9865.

Величина погрешности аппроксимации для верхней огибающей составила 2,69 %, для нижней огибающей 2,135 %.

В результате измерений магнитной индукции при парной работе катушек на одной частоте (500 Гц) было установлено, что разброс флуктуации уменьшился. Кроме того, при работе катушек на расстоянии 6 см форма нижней огибающей имеет параболическую форму, в отличие от эксперимента на частоте 150 Гц.
