Варикапы

Варикап - это полупроводниковый диод, в котором используется зависимость емкости от величины обратного напряжения и который предназначен для применения в качестве элемента с электрически управляемой емкостью.

Полупроводниковым материалом для изготовления варикапов является кремний.

Основные параметры варикапов:

· номинальная емкость Св - емкость при заданном обратном напряжении (Св = 10…500 пФ);

· коэффициент перекрытия по емкости ; (Кс = 5…20) - отношение емкостей варикапа при двух заданных значениях обратных напряжений.

Варикапы широко применяются в различных схемах для автоматической подстройки частоты, в параметрических усилителях.

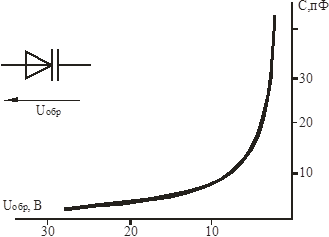

Рисунок 3.9 - Вольт-фарадная характеристика варикапа
