Анализ характеристик отдельных звеньев измерительногоканала

Анализ характеристик

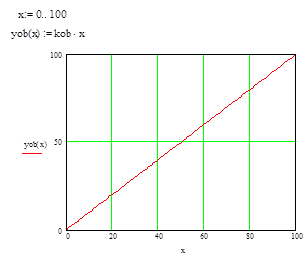

Статическая характеристика

При поступлении сигнала на вход, сигнал на выходе пропорционально ему возрастает в k раз.

Временная характеристика

При поступлении сигнала на вход, сигнал на выходе принимает постоянное значение после времени переходного процесса (tп=200). До этого момента значение выходного сигнала возрастает до установившегося значения, которое в случае единичного, ступенчатого входного воздействия равно коэффициенту передачи. В данном случае установившееся значение выходного сигнала равно 1.

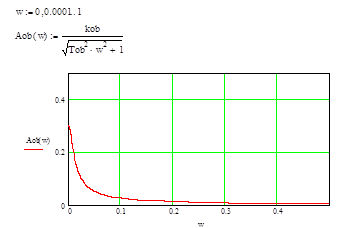

АЧХ

При поступлении сигнала на вход и с увеличением его частоты, отношение амплитуд выходного сигнала к входному уменьшается от значения равного коэффициенту передачи до нуля.

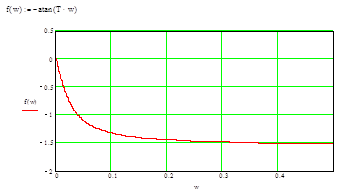

ФЧХ

При поступлении сигнала на вход и с увеличением его частоты, сдвиг фаз резко увеличивается и стремится к значению .

АФЧХ

При увеличении частоты входного сигнала отношения амплитуд изменяет свое значение от величины равной коэффициенту передачи до нуля, а сдвиг фаз от 0° до 45°.

Применение пирометров:

Пирометры - бесконтактные измерители температуры по-прежнему являются незаменимыми элементами цепей контроля и управления в целом ряде отраслей промышленности - металлургической, машиностроительной, электронной, химической, медико-биологической и т.д. Им нет альтернативы при измерении температуры движущихся (например металл на прокатном стане), труднодоступных или находящихся в опасных зонах (подстанции высокого напряжения) объектов.

Использование современной элементной базы существенно расширило возможности этих приборов и позволило наделить их новыми свойствами - помимо измерения они могут теперь проводить обработку полученной информации и осуществлять сложные действия по управлению технологическим процессом. Снизился их вес, уменьшились габариты, приборы стали проще и удобнее в эксплуатации.

Все это оказалось возможным благодаря применению в приборах новой элементной базы, включающей микропроцессоры. Использование электроники нового поколения позволило также снизить процент отказов приборов как за счет уменьшения количества используемых элементов, так и за счет высокой надежности каждого из них. Кроме того, более корректно учитывается влияние излучательной способности измеряемого объекта и температуры окружающей среды, что позволило повысить точность измерений в цеховых условиях. Высокая стабильность источников опорного напряжения и цифровое преобразование сигнала приемника излучения в температуру создали предпосылки для увеличения межповерочного интервала пирометров.

Все более широкое применение получает радиационная термометрия в технологических процессах, ранее традиционно использовавших контактные методы, причем диапазон измерений расширился в сторону низких температур до минус 50С, расширяется область применения тепловизоров, очень актуально внедрение неконтактных методов измерения температуры в энергетической промышленности.

Области применения пирометров:

теплоэнергетика: котлы, турбины, бойлеры, теплотрассы, паропроводы;

электроэнергетика: трансформаторы, кабели, контакты, шины под напряжением;

металлургия и металлообработка: печи, станы, прессы;

электроника: контроль температуры элементов и деталей;

диагностика двигателей внутреннего сгорания;

электродвигатели и подшипники;

контроль температуры производственных процессов;

контроль условий хранения и перевозки пищевых продуктов;

обследование зданий и сооружений;

системы отопления, вентиляции и кондиционирования;

обследование холодильной техники;

оснащение пожарных бригад.

Заключение

В данной курсовой работе была реализована разработка измерительного канала измерения температуры. Выполнение данной работы позволило:

систематизировать и закрепить знания по разделам дисциплины;

сформировать навыки логического моделирования поставленной задачи и способов ее разрешения;

выработать практические навыки формирования структурной схемы для составления измерительного канала;

сформировать навыки анализа функционирования отдельных звеньев канала;

сформировать навыки в разработке схем автоматизации и выбора комплекса технических средств для ее реализации,

закрепить навыки в определении передаточных функций звеньев измерительного канала,
