Система бесперебойного питания

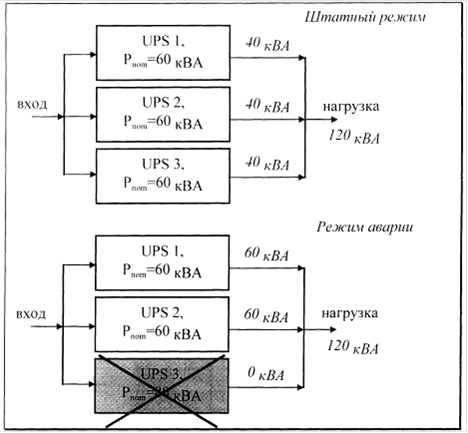

Рис. 3.2. Диаграммы функционирования параллельных комплексов ИБП

В таблице 3.3 приведены статистические характеристики надежности параллельных комплексов, построенных по централизованному и модульному принципу на базе ИБП серии EDP90 производства фирмы CHLORIDE.

Таблица 3.3. Статистические характеристики надежности параллельных комплексов

Число параллельных ИБП

Коэффициент избыточности

Централизованная система

Модульная система

без резервного ввода

с резервным вводом

без резервного ввода

с резервным вводом

1

0

24,000

208,000

24,000

208,000

2

1

116,000

293,000

97,000

195,000

3

1

116,000

293,000

83,000

145,000

Сравнение числовых показателей средней наработки на отказ (в часах) наглядно показывает следующее:

• наличие резервного ввода существенно повышает надежность комплекса в целом. Однако, необходимо иметь в виду, что при подключении нагрузки к резервному вводу ее питание производится от нестабилизированной сети;

• модульная система при прочих равных условиях обладает меньшим уровнем надежности. Положительным свойством такой системы является, как отмечалось выше, ее меньшая стоимость и гибкость наращивания.

• На рис. 3.3 приведена схема подключения силовой кабельной проводки здания к питающему силовому оборудованию.

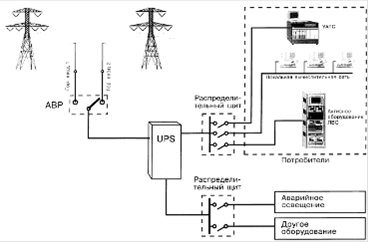

Рис. 3.3. Система обеспечения бесперебойного электропитания

Суммарная нагрузка по потреблению «чистого» электропитания Банка составляет 69,6кВт/120кВА. Нагрузка рассчитана исходя из следующих данных (табл. 3.4.):

Таблица 3.4. Суммарная нагрузка по потреблению «чистого» электропитания Банка

Подсистема

Нагрузка одного элемента

Количество

Общая нагрузка

Компьютеры

300 Вт

118

35,4кВт

Банкомат

1000 Вт

1

1 кВт

Серверы, УАТС

500 Вт

6

3 кВт

Активное оборудование ЛВС

100 Вт

6

0,6 кВт

Принтеры

100 Вт

16

1,6 кВт

Системы безопасности

10 кВт

1

10 кВт

Лифт

8 кВт

1

8 кВт

Аварийное освещение

10 кВт

1

10 кВт

ИТОГО

69,6 кВт
