Практические схемы усилителей

Линейный широкополосный усилитель мощности (UA4UDF)

Усилитель предназначен для работы в диапазоне 1,8 - 30 МГц на нагрузку сопротивлением 75 Ом и развивает выходную мощность около 10 Вт. Он очень прост в настройке и, как правило, начинает работать сразу при соблюдении элементарных правил монтажа ВЧ цепей. Тем не менее для получения высоких параметров необходимо стремиться емкости монтажа сделать минимальными (особенно базовые цепи выходных транзисторов). Усилитель имеет очень «мягкую» телеграфную манипуляцию. Он предназначен для встраивания в многодиапазонные любительские трансиверы и обладает следующими параметрами: АЧХ линейна в диапазоне до 21 МГц и имеет спад -3 дБ на 30 Мгц, максимальная выходная мощность в диапазоне 2 - 21 МГц - 10 Вт, максимальная выходная мощность в диапазоне 21 - 30 МГц - 6 Вт, уровень интермодуляционных искажений (измерялся на 1,8 МГц): при Pвых=10 Вт - -43 дБ, при Pвых=5 Вт - -52 дБ, уровень гармоник - не более -30 дБ (без подбора транзисторов, при максимальной выходной мощности, с подбором - порядка -34 дБ), уровень третьей гармоники - не более -70 дБ, потребляемый ток от источников: 12 В: 100 - 135 мА, 25 В: 80 мА, 50 В: 50 - 400 мА (при сопротивлении нагрузки 75 Ом).

Усилитель малочувствителен к сопротивлению нагрузки, которое может меняться в широких пределах, но при сопротивлении менее 70 Ом нужно ограничивать выходную мощность во избежание теплового или токового пробоя выходных транзисторов.

Ещё одно достоинство подобной схемы усилителя - надежная и простая защита на диодах VD5 и VD6.

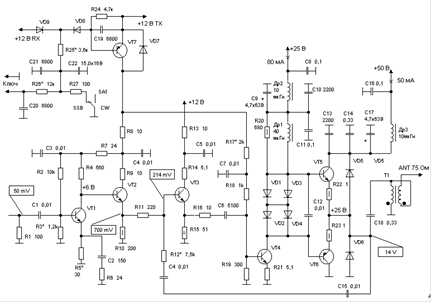

Схема усилителя мощности (UA4UDF).

Усилитель мощности звуковой частоты с укороченным трактом усиления[6]

В данном усилителе используется параллельное включение транзисторов. К сожалению, параллельное включение транзисторов неизбежно влечет за собой ухудшение частотных характеристик эквивалентного транзистора. Устранить это препятствие удалось при использовании мощных транзисторов с более хорошими частотными характеристиками. Из распространенных транзисторов для этой цели подходят КТ864 и КТ865, имеющие более высокую граничную частоту передачи коэффициента токов схеме с ОЭ. Определяя оптимальную величину тока покоя такого транзистора можно видеть из характеристики транзистора, что оптимальным является ток коллектора порядка 1 А. При параллельном включении трех таких транзисторов ток покоя звена должен составить 3 А, а диапазон изменения тока коллектора 50…5950 мА. Однозвенный выходной каскад на таких транзисторах при токе покоя 3А потребляет от предыдущего каскада в том же режиме не более 50 мА, что позволяет отказаться от использования дополнительных звеньев усиления тока и подключить такой каскад непосредственно к достаточно мощному усилителю напряжения.

На транзисторе VT6 собран аналог регулируемого стабилитрона. Сам транзистор размещается на теплоотводе выходных транзисторов. В качестве выходных транзисторов VT7 и VT8 использованы по три параллельно соединенных транзистора типов КТ864А и КТ865А. Ток покоя усилителя напряжения - 300, выходного каскада - 3000 мА. Резисторы R10 и R11 входят в цепи местных безынерционных ООС. Они также могут быть использованы в качестве датчиков активных систем установки и поддержания тока покоя транзисторов выходного каскада.

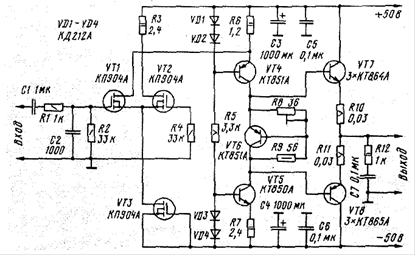

Схема УМЗЧ с максимально укороченным трактом усиления

УМЗЧ с выходным каскадом на биполярных МОП- и СИТ-транзисторах[7]

В последние годы в УМЗЧ высокой верности широко применяются однотактные выходные каскады на биполярных МОП- и СИТ-транзисторах. Такие каскады могут работать только в режиме А, что заранее определяет их потенциальную линейность. Спектр искажений таких усилительных элементов содержит значительно меньше высших гармоник и с более низкими амплитудами. Однако конструирование таких каскадов имеет свои сложности, связанные с обеспечением достаточной выходной мощности, отводом от транзисторов излишнего тепла, обеспечением температурной стабильности режимов транзисторов.

Перейти на страницу: 1 2
