Выбор счетчика импульсов

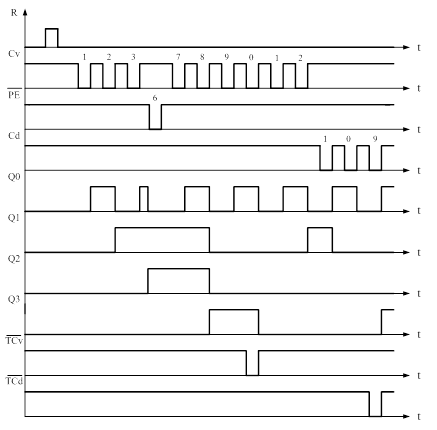

Рис.2.4. Диаграммы работы счетчика.

При проектировании многоканальной ЦСИФУ будем использовать 9 счетчиков К155ИЕ7, используемых по три для каждого плеча ТП. Соединяться они будут по следующей схеме:

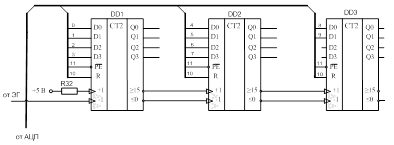

Рис.2.5. Схема соединения счетчиков
