Моделирование усилительного каскада с помощью пакета MicroCap

Соберем принципиальную схему рассчитанного усилительного каскада на рабочем столе пакета Micro-Cap. Используем выбранный транзистор 2Т3102Е, из библиотеки данного пакета, с коэффициентом передачи по току 500. Произведем экспериментальные исследования и полученные значения параметров сравним с расчетными.

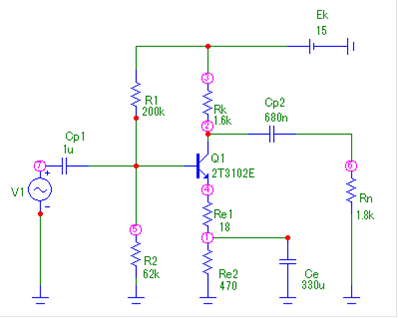

Рисунок 4.1 Схема каскада, собранная в Micro-Cap
