Контур скорости настроен на МО

Структурная схема линеаризованного контура скорости, настроенного на МО, при отработке возмущающего воздействия приведена на рисунке 35.

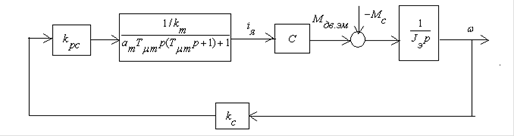

Рисунок 31 - Структурная схема линеаризованного контура скорости, настроенного на МО, при отработке возмущающего воздействия

Передаточная функция замкнутого контура скорости по возмущению:

Ожидаемые показатели работы замкнутого контура скорости, настроенного на МО, при отработке ступенчатого управляющего воздействия:

установившаяся ошибка по возмущению

- динамический провал (всплеск) скорости при набросе (сбросе) нагрузки

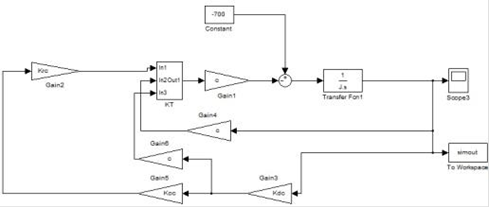

Рисунок 32 - Имитационная модель контура скорости, настроенного на МО, при отработке возмущающего воздействия

Анализ экспериментальных и ожидаемых параметров контура скорости по возмущению, настроенного на МО показывает, что они практически не отличаются друг от друга. Небольшая разница экспериментальных и ожидаемых параметров связана с неточностью обработки графиков. Для наглядности сведем результаты моделирования в таблицу 8.

Таблица 8

Показатели работы контура скорости по возмущению, настроенного на МО

Показатели

Ожидаемые

Полученные

1,572,01

1,461,45

0,0171
