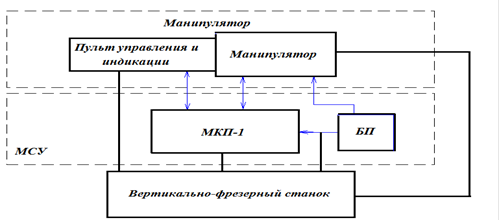

Структурная схема микропроцессорной системы управления РТК

БП - блок питания

МКП - программируемый микроконтроллер

МСУ - микропроцессорная система управления

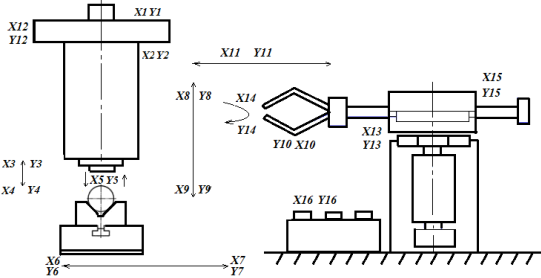

. Технологическая схема РТК на базе вертикально-фрезерного станка и промышленного робота-манипулятора
