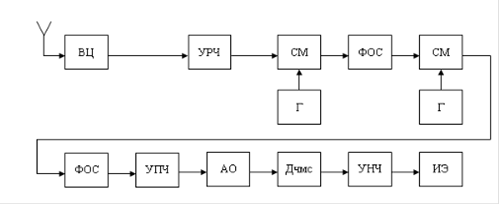

Блок-схема РПУ

ВЦ - входная цепь,

УРЧ - усилитель радиочастоты,

СМ - смеситель,

Г - гетеродин,

АО - амплитудный ограничитель,

Дчмс - детектор частотно моделированных сигналов,

УНЧ - усилитель низкой частоты,

ИЭ - исполнительный элемент.
