Расчет запаса уровня ВЧ радиосигнала на интервалах РРЛ и определение величин шумов в каналах линии и ее участков

Запас уровня ВЧ радиосигнала на i-м интервале рассчитывается по формуле qi = q0 + Wр i, где q0, дБ, - величина запаса уровня ВЧ радиосигнала на i-м интервале при отсутствии влияния рельефа местности (в свободном пространстве) и Wр i, дБ, - рассчитанная для данного интервала величина ослабления радиоволн рельефом местности.

Величина , дБ, определяется для конкретного типа РРС по соответствующему графику на рис. 6 для известной протяженности интервала Ri.

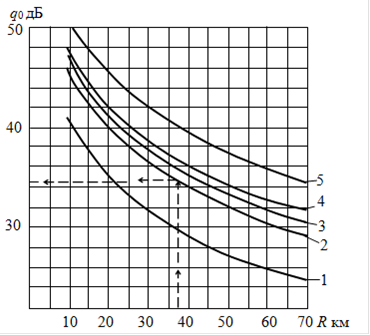

График для определения запаса уровня ВЧ радиосигнала без учета влияния рельефа местности (в свободном пространстве)

- Р-419;

=34,5

=33

(Для интервала №1)

(Для интервала №2)

Нормы на величины интегральных (не взвешенных) шумов в каналах ТЧ в точке с уровнем +4,35 дБм (+0,5 Нпм) радиорелейных линий типа Р-415, Р-409, Р-419 в зависимости от числа интервалов

Тип линии

Загрузка линии

Единица измерения

Уровень интегральных шумов в точке +4,35 дБм (+0,5 Нпм)

Протяженность линии

1 интервала

3 интервала

8 интервалов

Р-415

Не загружена

дБм Нпм мВ

-39 -4,5 9

-34 -3,9 15,5

- - -

Загружена

дБм Нпм мВ

-34 -3,9 15,5

-29 -3,3 27,5

- - -

Р-409, Р-419

Не загружена

дБм Нпм мВ

-45 -5,2 4,5

-45 -5,2 4,5

-36 -4,1 12,5

Загружена

дБм Нпм мВ

-41 -4,7 7

-41 -4,7 7

-31 -3,0 22
