Конструкция генераторных рамок

На рисунке 3.2 показаны линии магнитной индукции, создаваемые плоской катушкой, выполненной в виде рамки [3]. Применение такой конструкции катушки в качестве генераторной рамки металлодетектора имеет один существенный недостаток. Пусть предмет поиска выполнен в виде тонкой пластины и проносится параллельно плоскости X0Z. Над центральной частью катушки практически отсутствуют линии индукции, которые пронизывали бы такую пластину под прямым углом, что является необходимым условием для возникновения вихревых токов в ней. Следовательно, обнаружение в таком случае будет затруднительно, либо вовсе невозможно. Пластина, проносимая параллельно плоскостям Х0Y и Y0Z, будет пронизываться линиями поля ZК и Xк, и будет обнаружена.

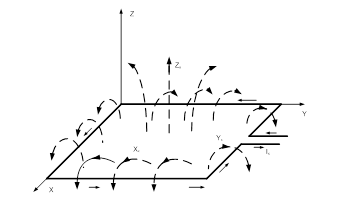

Рисунок 3.2 - Линии магнитной индукции катушки с током

Чтобы обнаруживать тонкие предметы любой ориентации, следует использовать две генераторные рамки. В данном устройстве стоит цель совместить функциональность и компактность, потому используется только одна генераторная рамка и один канал обработки сигналов.
