Выбор и обоснование структурной схемы усилителя

Разработку структурной схемы усилителя производят на основе анализа технического задания и начинают с выбора типа каскада усилителя мощности.

Так как по заданию требуется рассчитать безтрансформаторный выходной каскад, то в качестве усилителя мощности была выбрана схема ДТУМ на транзисторах разного типа проводимости. Управляется ДУМ с выхода КПУ по схеме с ОЭ. Входной каскад выполним по схеме с ОЭ.

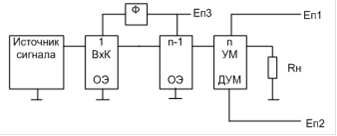

Рисунок 3 - структурная схема усилителя с ДУМ.

Для нашей схемы с ДУМ на транзисторах разного типа проводимости выполненный по схеме с ОК, предоконечный каскад должен развивать большую амплитуду на выходе, чем Uн, а т.к. предоконечный каскад работает в режиме А, то Еn-1>Еn. Применение понижающих фильтров в цепях питания каскадов работающих в режиме АВ, недопустимо, поэтому предоконечный и входной каскады усиления питаются от отдельного источника питания, а УМ непосредственно от двух источников питания. Входной каскад усиления будет питаться через фильтр напряжением.
