Примеры построения сетей PON

Определение основных терминов

Центральный узел OLT (optical line terminal) - устройство, устанавливаемое в центральном офисе, оно принимает данные со стороны магистральных сетей через интерфейсы SNI (service node interfaces) и формирует нисходящий поток к абонентским узлам (прямой поток) по дереву PON.

Абонентский узел ONT (optical network terminal) имеет, с одной стороны, абонентские интерфейсы, а с другой, - интерфейс для подключения к дереву PON - передача ведется на длине волны 1310 нм, а прием - на длине волны 1550 нм. ONT принимает данные от OLT, конвертирует их и передает абонентам через абонентские интерфейсы UNI (user network interfaces).

Оптический разветвитель - это пассивный оптический многополюсник, распределяющий поток оптического излучения в одном направлении и объединяющий несколько потоков в обратном направлении. В общем случае у разветвителя может быть M входных и N выходных портов. В сетях PON наиболее часто используют разветвители 1xN с одним входным портом. Разветвители 2xN могут использоваться в системе с резервированием по волокну.

Основная идея архитектуры PON - использование всего одного приемопередающего модуля в центральном узле OLT для передачи информации множеству абонентских устройств ONT и приема информации от них.

Структурно любая пассивная оптическая сеть состоит из трех главных элементов - станционного терминала OLT, пассивных оптических сплиттеров и абонентского терминала ONT. Терминал OLT обеспечивает взаимодействие сети PON с внешними сетями, сплиттеры осуществляют разветвление оптического сигнала на участке тракта PON, а ONT имеет необходимые интерфейсы взаимодействия с абонентской стороны. На основе архитектуры PON возможны решения с использованием логической топологии «point-to-multipoint». К одному порту центрального узла можно подключить целый волоконно-оптический сегмент древовидной архитектуры, охватывающий десятки абонентов. При этом пассивные оптические разветвители (сплиттеры) устанавливаются в промежуточных узлах дерева и не требуют питания и обслуживания.

В современном мире, при постоянном росте объемов передаваемого трафика (мультимедиа, голос, телевидение, в том числе и высокого разрешения) и тенденции к увеличению требований потребителей к скорости доставки информации, требуемые скорости, при массовом охвате населения, в большей степени, чем другие, способна обеспечить технология PON. Быстро развиваясь, она становится одним из основных каналов доставки пользователю услуг широкополосного доступа.

Технология TurboGEPON является одной из разновидностей технологии пассивных оптических сетей PON, которая обеспечивает скорость передачи 2,5 Гбит/с и позволяет строить сети доступа для многоквартирных домов, бизнес-центров, крупных предприятий, поселков и сельских учреждений, обладая при этом рядом преимуществ:

· оператор предоставляет по одному кабелю такие услуги как:

o высокоскоростной доступ в интернет,

o телефонию,

o IP-телевидение (в том числе HD),

· скорость доступа к услугам до 1 Гбит/с по одному волокну с использованием механизма DBA (динамическое распределение полосы).

· отсутствие обслуживаемых узлов с активным оборудованием - между станционным и абонентским оборудованием располагаются только пассивные разветвители.

· эффективное использование ресурса волоконно-оптического кабеля (до 64 абонентов на 1 волокно).

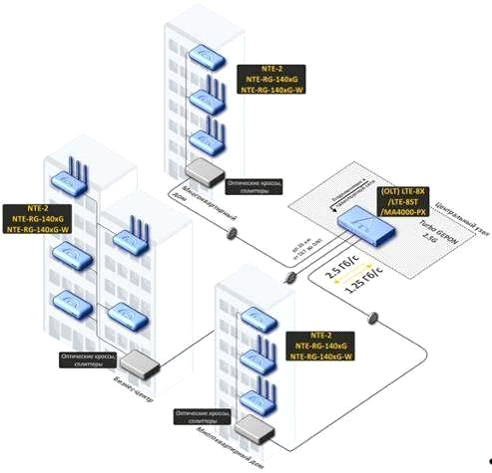

Рисунок 3.1 - Обобщенная структура построения городской сети PON

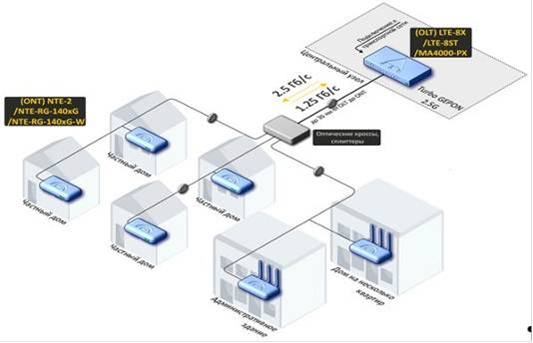

Рисунок 3.2 - Обобщенная структура построения сети PON в поселке

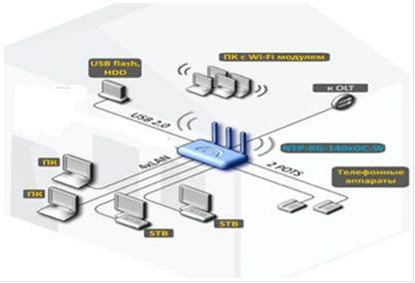

Рисунок 3.3 - Предоставление услуг абоненту
