Выбор оптического кабеля

Кабель ДПТ:

Подвесные самонесущие кабели (ДПТ)

Назначение:

Кабели применяются для подвеса на опорах воздушных линий связи, контактной сети и автоблокировки железных дорог, линий электропередач, столбах освещения, энергообъектах, между зданиями и сооружениями; для прокладки в грунт, в кабельной канализации, в трубах (включая метод пневмопрокладки), в блоках, лотках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.

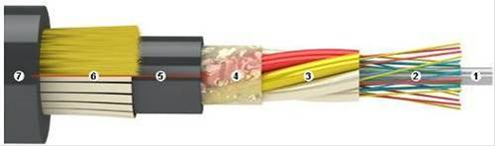

Конструкция:

1. Центральный силовой элемент (ЦСЭ) - стеклопластиковый диэлектрический стержень.

2. Оптическое волокно.

. Оптический модуль в оболочке из ПБТ, заполненный гидрофобным гелем.

. Межмодульный гидрофобный гель.

. Промежуточная оболочка из полимерного материала.

. Упрочняющие элементы (ДПТа-арамидные нити /ДПТс- стеклонить).

. Защитный шланг из полимерного материала.

. ПЭТ-лента (для спецконстркции ДОТ)

. Водоблокирующие нити

Основные технические параметры ДПТс

Кол-во ОВ в кабеле

Диаметр кабеля, мм

Вес кабеля, кг/км

Радиус изгиба, мм

Допустимое растягивающее усилие - 3,5 кН

до 4

12,3

117

246

до 48

12,7

122

254

до 72

13,5

137

270

до 96

14,4

157

288

до 144

16,9

214

338

до 192

19,5

282

390

Допустимое растягивающее усилие - 6 кН

до 4

12,8

128

256

до 48

13,1

133

262

до 72

13,8

148

276

до 96

14,7

168

294

до 144

17,2

225

344

до 192

19,8

292

396

Допустимое растягивающее усилие - 7 кН

до 4

12,9

132

258

до 48

13,2

138

264

до 72

13,9

151

278

до 96

14,8

172

296

до 144

17,3

229

346

до 192

19,9

297

398

Допустимое растягивающее усилие - 8 кН

до 4

13,0

138

260

до 48

13,4

142

268

до 72

14,1

156

282

до 96

14,9

175

298

до 144

17,4

231

348

до 192

19,9

300

398

Перейти на страницу: 1 2 3 4 5 6
