Определить прямые показатели качества переходного процесса

Тр= 2,3с;= 1;=1,076;=0; (рис 10).

Ϭ=((hmax-h0)/h0)100%=7,6%.

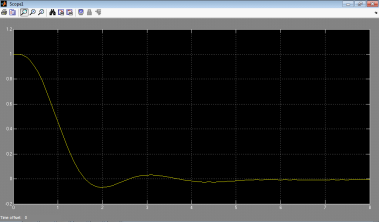

Рисунок 10. График статической ошибки, системы с ПИД- регулятором
