Параметры и характеристики 6-ти канального регулятора громкости

Характеристики разрабатываемого устройства:

Напряжение питания, В…………………………….12

Потребляемый ток, не более, мА………………… 200

Количество входов/выходов……………………… 6

Диапазон регулировки громкости, дБ……….…….72

Шаг регулировки громкости, дБ……………………2

Диапазон регулировки баланса, дБ……………… .12

Согласно заданию схема должна содержать следующие блоки:

Стабилизатор напряжения (необходим для преобразования напряжения 12В, в 5В)

Микроконтроллер (служит для управления всеми блоками данной схемы)

ЖК-Индикатор (предназначен для вывода информации на экран)

Энкодеры (необходимы для механического управления устройством)

Звуковой процессор (для регулировки входного сигнала)

Пульт дистанционного управления

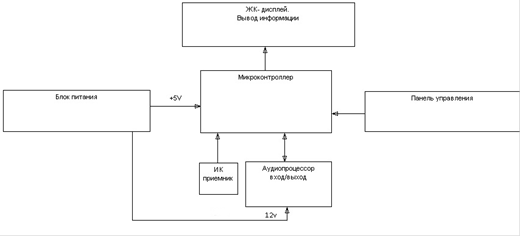

Структурная схема представлена на рисунке 1.
