Разработка схемы электрической принципиальной

Принципиальная схема центральной части системы управления и индикации на микроконтроллере, схема регулирования каналами на аудиопроцессоре и блок стабилизатора напряжения питания управления акустической системой 5.1 выполнена в САПР sPlan.

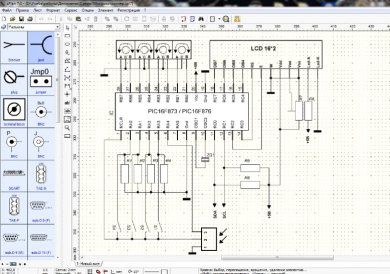

Рисунок 5.1 - Принципиальная схема центральной части системы управления и индикации на микроконтроллере.

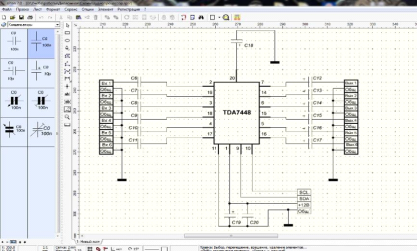

Рисунок 5.2 - Принципиальная схема электронного регулирования каналами на шине I2C в аудиопроцессоре.

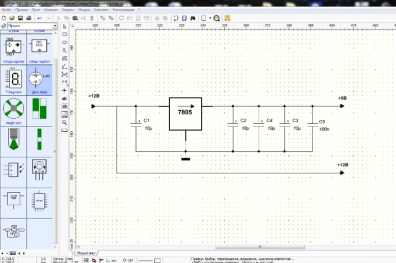

Рисунок 5.3 - Принципиальная схема блока стабилизатора напряжения питания.
