Генератор чисел на базе двоичного счетчика

Для минимизации используем программу “Carno Minimazer v1.6”

Воспользуемся в качестве основы для построения ГЧ схемой двоичного суммирующего счетчика на базе СИС КР1533ИЕ18. Полученная схема, построенная на микросхемах КР1533ЛП16, КР1533ИЕ18, КР1533ЛА3, КР1533ЛА4, КР1533ЛН1, КР1533ЛА1, КР1533ЛА2 КР1533ЛР11. Схема представлена на рисунке 10.

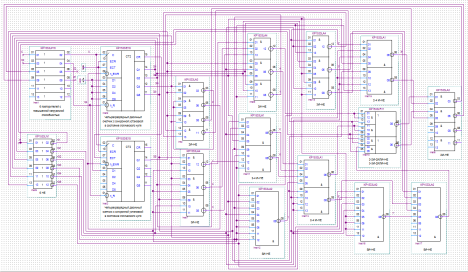

Рисунок 10 - Генератор чисел на базе двоичного суммирующего счетчика с преобразователем кодов на элементах «И-НЕ».

Выходные сигналы Z1 и Z2 снимаются с усилителя КР1533ЛП16, выходной ток которого составляет не менее 30мА, что удовлетворяет условию ТЗ.

Время формирования выходных сигналов ГЧ по входу «С» равно tпер.(КР1533ЛП16) + tпер.(КР1533ИЕ18) по входу «С» + tпер.(КР1533ЛН1) + tпер.(КР1533ЛА1) + tпер.(КР1533ЛА2) + tпер.(КР1533ЛР11) + tпер.(КР1533ЛА3) = 8+17+11+11+12+20+11=90

Задержка переключения ГЧ по входу «C» равно времени переключения по входу «С» использованного счетчика + tпер.(КР1533ЛН1) + tпер.(КР1533ЛА1) + tпер.(КР1533ЛА2) + tпер.(КР1533ЛР11) + tпер.(КР1533ЛА3) =43 + 11+11+12+20+11=108нс.

Установка схемы в исходное состояние по сигналу «R» происходит синхронно.

Построенная схема не удовлетворяет ТЗ по критериям задержки. При замене всех логических элементов на более мощные аналоги резко возрастает и выходит за критерии потребляемая мощность.

Генератор чисел на базе двоичного счетчика с преобразователем кодов на «монтажном ИЛИ»

Проанализировав таблицу 9 и выполнив минимизацию функций по “0”, с помощью программы “Carno Minimizer v1.6”, приходим к выводу, что при минимизации по “0”, получается больше термов, чем при минимизации по “1”, что приведёт только к усложнению схемы. Поэтому этот метод нам не подойдёт.

.2.2.3 Генератор чисел на базе двоичного счетчика, с преобразователем кодов на мультиплексорах с четырьмя адресными входами

Таблица истинности для преобразователя кодов, реализующего выходные функции ГЧ в зависимости от значений счетчика и заданного режима работы приведена в таблице 11.

Таблица 11.

А3(M)	А2(Q5)	А1(Q4)	A0(Q3)	Q2	Q1	Z2	Входы	Сигнал	Z1	Входы	Сигнал
0 0 0 0	0 0 0 0	0 0 0 0	0 0 0 0	0 0 1 1	0 1 0 1	0 0 0 0	B0	0	1 0 0 0	D0
0 0 0 0	0 0 0 0	0 0 0 0	1 1 1 1	0 0 1 1	0 1 0 1	0 0 1 0	B1		1 0 0 0	D1
0 0 0 0	0 0 0 0	1 1 1 1	0 0 0 0	0 0 1 1	0 1 0 1	1 0 0 0	B2		1 0 0 0	D2
0 0 0 0	0 0 0 0	1 1 1 1	1 1 1 1	0 0 1 1	0 1 0 1	1 0 1 0	B3		1 0 0 0	D3
0 0 0 0	1 1 1 1	0 0 0 0	0 0 0 0	0 0 1 1	0 1 0 1	0 0 0 0	B4	0	0 0 1 0	D4
0 0 0 0	1 1 1 1	0 0 0 0	1 1 1 1	0 0 1 1	0 1 0 1	1 - - -	B5	1	0 - - -	D5	0
0 0 0 0	1 1 1 1	1 1 1 1	0 0 0 0	0 0 1 1	0 1 0 1	- - - -	B6	1	- - - -	D6	0
0 0 0 0	1 1 1 1	1 1 1 1	1 1 1 1	0 0 1 1	0 1 0 1	- - - -	B7	1	- - - -	D7	0
1 1 1 1	0 0 0 0	0 0 0 0	0 0 0 0	0 0 1 1	0 1 0 1	1 0 0 0	B8		0 1 1 0	D8
1 1 1 1	0 0 0 0	0 0 0 0	1 1 1 1	0 0 1 1	0 1 0 1	0 1 0 0	B9		0 0 0 0	D9	0
1 1 1 1	0 0 0 0	1 1 1 1	0 0 0 0	0 0 1 1	0 1 0 1	0 0 1 0	B10		1 1 0 0	D10
1 1 1 1	0 0 0 0	1 1 1 1	1 1 1 1	0 0 1 1	0 1 0 1	0 0 0 0	B11	0	0 1 0 0	D11
1 1 1 1	1 1 1 1	0 0 0 0	0 0 0 0	0 0 1 1	0 1 0 1	0 1 0 0	B12		0 0 0 1	D12
1 1 1 1	1 1 1 1	0 0 0 0	1 1 1 1	0 0 1 1	0 1 0 1	1 - - -	B13	1	0 - - -	D13	0
1 1 1 1	1 1 1 1	1 1 1 1	0 0 0 0	0 0 1 1	0 1 0 1	- - - -	B14	1	- - - -	D14	0
1 1 1 1	1 1 1 1	1 1 1 1	1 1 1 1	0 0 1 1	0 1 0 1	- - - -	B15	1	- - - -	D15	0
