Генератор чисел на базе кольцевого счетчика

Схема кольцевого счетчика на базе счетчика Джонсона (представленного на рисунке 3) с дешифратором кода Джонсона, собранная на микросхемах КР1533ТМ8и КР1533ЛИ1 представлена на рисунке 12.

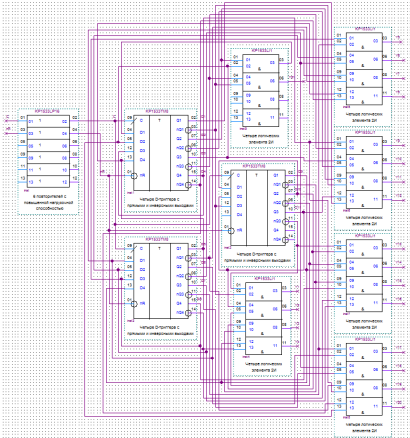

Рисунок 12 - Кольцевой счетчик на базе счетчика Джонсона с дешифратором кода Джонсона

Таким образом, для построения счётчика потребовалось 9 корпусов.

Нагрузка по току со стороны источника входного сигнала начальной установки:

Iвх1( R ) = 0,02мА, Iвх0( R ) = 0,1мА.

Нагрузка по току со стороны источника входного сигнала синхроимпульса:

Iвх1( С ) = 0,02мА, Iвх0( С ) = 0,1мА.

По входным сигналам данная схема удовлетворяет условиям ТЗ.

Время формирования выходных сигналов счетчика по входу «R» (Tформ.R) равно tзд.(КР1533ЛИ1) + tзд.(КР1533ТМ8) по входу «R» =14+23 (нс) =37 нс.

Время формирования выходных сигналов счетчика по входу «С» (Tформ.С) равно tзд.(КР1533ЛИ1)+ tзд.(КР1533ТМ8) по входу «С» =14+17 (нс) =31с.

Задержка переключения счетчика по входу «R» (Tпер.R) равна tзд.(КР1533ТМ8) по входу «R» + 2*tзд.(КР1533ЛИ1) +время предустановки сигналов на входах «D» микросхемы DD1 относительно переднего фронта сигнала «С» =23+2*14+10 (нс) =61 нс.

Задержка переключения счетчика по входу «С» (Tпер.С) равна tзд(КР1533ТМ8) по входу «С» +2* tзд.(КР1533ЛИ1) + время предустановки сигналов на входах «D» микросхемы DD1 относительно переднего фронта сигнала «С» =17+2*14+10 (нс) =55 нс.

Построение кольцевого счетчика на базе сдвигового регистра, построенного на D-триггерах

Так как длина нашей последовательности равна 21, то для построения такого счётчика нам понадобится 4 корпуса ИМС КР1533ТМ9, которая представляет собой шесть триггеров D -типа с прямыми выходами, что соответствует длине нашей последовательности. Схема приведена на рисунке 11.
