Передача дискретных сообщений и виды манипуляции

Дискретное сообщение, формируемое источником, представляет собой последовательность знаков, выбираемых из определенного набора. Для преобразования последовательности знаков дискретного сообщения в первичный сигнал сначала производится их кодирование, т.е. каждый знак сообщения заменяется комбинацией из небольшого числа стандартных символов, а далее эти стандартные символы преобразуются в стандартные электрические сигналы ui (рис.3).

Знаки Т П С

Кодовые комбинации 00001 01101 10100

Рис. 3. Преобразование сообщений при кодировании

В результате кодирования каждый знак сообщения представляется в виде последовательности символов вторичного алфавита - кодовых комбинаций. Кодирование может производиться вручную или автоматически. Устройство, осуществляющее операцию кодирования автоматически, называется кодером.

Обратная операция, т.е. восстановление знаков сообщения из кодовых комбинаций, называется декодированием, а устройство, выполняющее эту операцию - декодером. Обычно кодер и декодер выполняют также операции преобразования символов в первичный сигнал и первичного сигнала в символы, их часто объединяют в единое устройство - кодек. Процесс преобразования дискретного сообщения в сигнал и обратного преобразования сигнала в сообщение показан на рисунке 4.

Рис. 4

Дискретная модуляция является частным случаем модуляции гармонической несущей, когда модулирующий сигнал u(t) дискретный. Таким дискретным модулирующим сигналом обычно является первичный сигнал, отображающий символы кодовых комбинаций дискретных сообщений. Дискретную модуляцию называют еще манипуляцией.

Управляя с помощью первичного сигнала параметрами гармонической несущей, можно получить амплитудную, частотную и фазовую манипуляцию.

На рис. 5 приведены формы сигнала при двоичном коде для различных видов дискретной модуляции. При АМ символу 1 соответствует передача несущего колебания в течение времени T (посылка), символу 0 - отсутствие колебания (пауза). При ЧМ передача несущего колебания с частотой f1 соответствует символу 1, а передача колебания с частотой f0 соответствует 0. При двоичной ФМ меняется фаза несущей на π при каждом переходе от 1 к 0 и от 0 к 1.

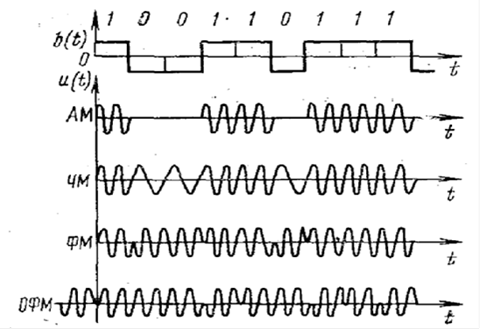

Рис. 5. Формы сигналов при двоичном коде для различных видов дискретной модуляции

В системах передачи дискретных сообщений решающая схема состоит их двух частей: демодулятора и декодера.
