Описание микросхемы

Микросхема К1118ПА3 функционирует в диапазоне рабочих температур от 0 до 70°С при напряжениях питания UCC1 = -5,2 В ± 5 %, UCC2 = 5,0 В ± 5%, входных логических уровнях UIН =-(0,810,96) В и UIL=-(1,651,85) В.

В предельном режиме эксплуатации -5,2 В≤ UIН ≤ -0,56 В; -5,2 В≤ UIL ≤-0,56 В; UCC1 ≥ -7,2 В; UCC2 ≤ 6,83 В.

Предельно допустимые значения электрических режимов эксплуатации

Не менее

Не более

Диапазон допустимого напряжения на выходе, В

-1

3

Входное напряжение высокого уровня UIH, В

-0,92

-0,8

Входное напряжение низкого уровня UIL, В

-5,2

-1,72

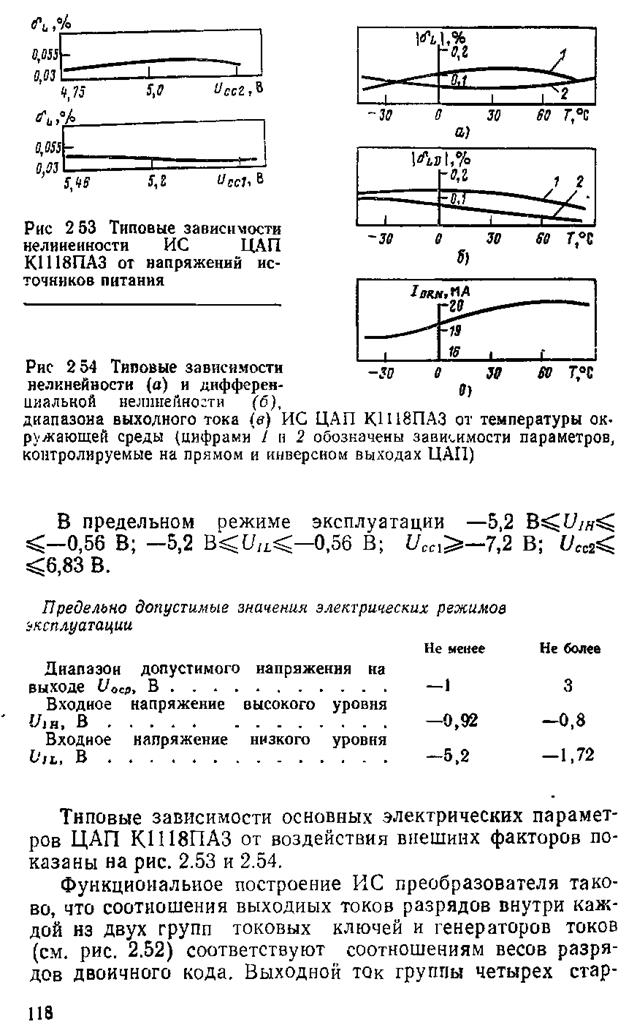

Типовые зависимости основных электрических параметров ЦАП К1118ПА3 от воздействия внешних факторов показаны на рис. 8 и рис. 9.

Рис. 8. Типовые зависимости нелинейности ИС ЦАП К1118ПА3 от напряжений источников питания.

Рис. 9. Типовые зависимости нелинейности (а) и дифференциальной нелинейности (б), диапазона выходного тока (в) ИС ЦАП К1118ПА3 от температуры окружающей среды (1-прямой выход, 2-инверсный).

Функциональное построение ИС преобразователя таково, что соотношения выходных токов разрядов внутри каждой из двух групп токовых ключей и генераторов токов (рис. 7) соответствую соотношениям весов разрядов двоичного кода. Выходной ток группы старших разрядов поступает на выход ЦАП непосредственно, а выходной ток группы четырех младших разрядов - через токовый резисторный делитель с коэффициентом деления 1:15.

Токовые переключатели выполнены на дифференциальных прах транзисторов и коммутируют токи с выходов генераторов на прямой или инверсный выходы ЦАП в зависимости от значения входного цифрового кода. Они управляются цифровыми входными сигналами непосредственно, причем на левое плечо (рис. 7) каждого переключателя подается управляющий сигнал, а на правое плечо поступает напряжение логического порога минус 1,3 В.

Внутренний ОУ компенсации поддерживает стабильное значение выходного тока ЦАП при колебаниях температуры и напряжений источников питания, а также служит для управления генераторами разрядных токов и перобразования опорного напряжения в выходной ток. На его входах сравниваются напряжения ИОН и с токозадающего резистора, что позволяет соответствующим образом управлять сигналом базы транзистора-датчика. Стабилизация выходного тока этого транзистора обеспечивается поддержанием равенства сравниваемых напряжений на входе ОУ и наоборот. Такая процедура компенсации уходов значений токов возможна, поскольку транзисторы генераторов разрядных токов образуют с датчиком-транзистором «токовое зеркало». Благодаря тому, что их значения пропорциональны значению тока транзистора-датчика, выходной ток ЦАП также поддерживается неизменным.

Перейти на страницу: 1 2 3 4
