Расчет усилительного каскада на транзисторах

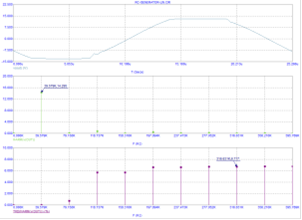

Рис. 12. Периоды входного и выходного напряжений, спектр и коэффициенты гармоник

Напряжение

100, В

Частота

40, кГц

Коэффициент гармоник

3.44

6.

RC-генератора на ОУ

ультразвуковой очиститель усилитель транзистор

Исследуем зависимость коэффициента гармоник от Rw2 (резистор, входящий в состав моста Вина).

Будем изменят Rw2 от расчетного значения до того, при котором выполняются начальные условия (Кг<5%).

Rw2=6.8 кОм

fрез=41,79 к Гц

fсв=39,98 кГц

Рис. 13. Принципиальная схема RC-генератора с мостом Вина и усилительным каскадом на ОУ с линейной цепью ООС.

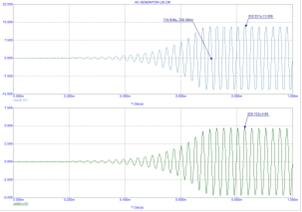

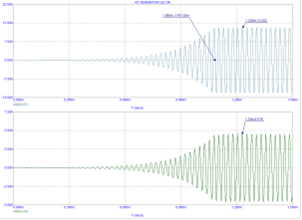

Рис. 14. Осциллограммы входного и выходного напряжений

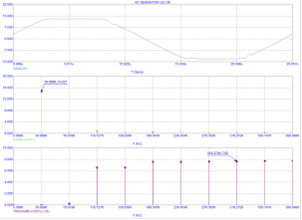

Рис. 15. Период выходного сигнала, спектр и коэффициенты гармоник

Фрагмент числового файла результатов спектрального анализа.

Rw2=6.9 кОм

fрез=41,49 кГц

fсв=39,73 кГц

Рис. 16. Принципиальная схема RC-генератора с мостом Вина и усилительным каскадом на ОУ с линейной цепью ООС.

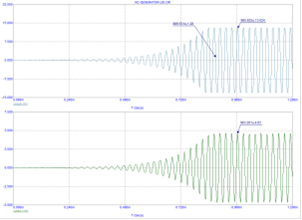

Рис. 17. Осциллограммы входного и выходного напряжений

Рис. 18. Период выходного сигнала, спектр и коэффициенты гармоник

Фрагмент числового файла результатов спектрального анализа.

Rw2=7 кОм

fрез=41,19 кГц

fсв=39,48 кГц

Рис. 19. Принципиальная схема RC-генератора с мостом Вина и усилительным каскадом на ОУ с линейной цепью ООС.

Рис. 20. Осциллограммы входного и выходного напряжений

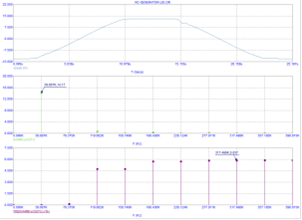

Рис. 21. Период выходного сигнала, спектр и коэффициенты гармоник

Фрагмент числового файла результатов спектрального анализа.

Rw2=7.1 кОм

fрез=40,9 к Гц

fсв=38,73 кГц

Рис. 22. Принципиальная схема RC-генератора с мостом Вина и усилительным каскадом на ОУ с линейной цепью ООС.

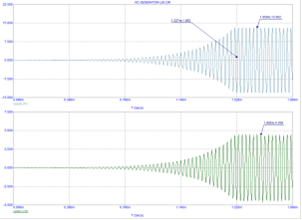

Рис. 23. Осциллограммы входного и выходного напряжений

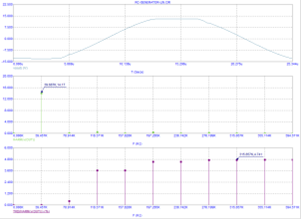

Рис. 24. Период выходного сигнала, спектр и коэффициенты гармоник

Фрагмент числового файла результатов спектрального анализа.

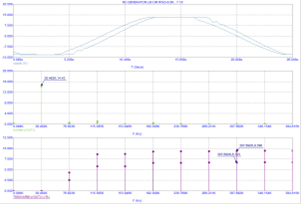

Посмотрим как отличаются осциллограммы входного и выходного напряжений, период выходного сигнала и коэффициент гармоник расчетного значения Rw2 и того, при котром схема работает согласно заданию.

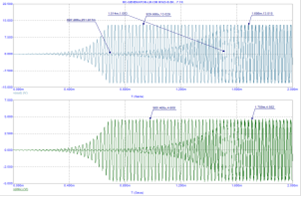

Рис. 25. Осциллограммы входного и выходного напряжений (результат Stepping)
