Расчет усилительного каскада на транзисторах

Рис. 26. Результаты второго этапа анализа Transient+Stepping по определению параметров генерируемого напряжения.

Теперь построим некоторые зависимости.

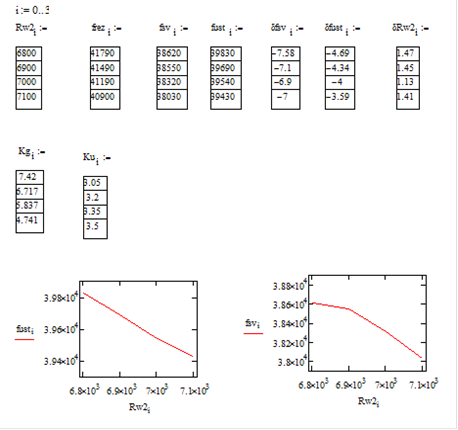

Рис. 27. Зависимость частоты стационарного режима и частоты свободных колебаний от Rw2.

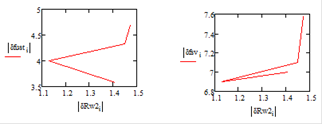

Рис. 28. Зависимость отклонения частоты стационарного режима и частоты свободных колебаний от резонансной частоты frez от Rw2.

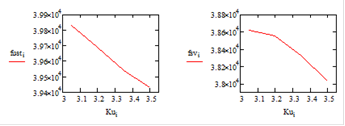

Рис. 29. Зависимость частоты стационарного режима и частоты свободных колебаний от коэффициента усиления.

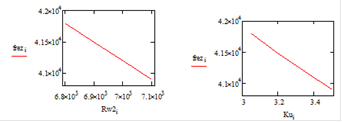

Рис. 30. Зависимость резонансной частоты от Rw2 (сопротивления моста Вина) и Ku (коэффициента усиления).

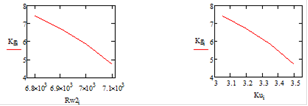

Рис. 31. Зависимость коэффициента гармоник от Rw2 (сопротивления моста Вина) и Ku (коэффициента усиления).

Заключение

ультразвуковой очиститель усилитель транзистор

В курсовой работе была разработана функциональная схема ультразвукового дезинфикатора медицинского инструмента, каждый блок которой был последовательно рассчитан и промоделирован.

Полученные результаты моделирования согласуются с теоретическими данными, и параметры прибора лежат в пределах требуемых ТЗ: отклонение частоты выходного сигнала меньше 5%, отклонение амплитуды выходного сигнала меньше 5%, коэффициенты гармоник меньше 5%.

На листе 1 представлена подробная блок-схема устройства. На листе 2 приведена принципиальная схема всего устройства в сборе. На листе 3 изображены осциллограммы некоторых сигналов, полученных при моделировании, а именно: диаграммы выходного и выходного напряжений на RC-генераторе, периоды выходного сигнала, спектры и коэффициенты гармоник, зависимость частоты стационарного режима и частоты свободных колебаний от Rw2, зависимость отклонения частоты стационарного режима и частоты свободных колебаний от резонансной частоты frez от Rw2, зависимость частоты стационарного режима и частоты свободных колебаний от коэффициента усиления, зависимость резонансной частоты от Rw2 (сопротивления моста Вина) и Ku (коэффициента усиления), зависимость коэффициента гармоник от Rw2 (сопротивления моста Вина) и Ku (коэффициента усиления).

Перейти на страницу: 1 2 3
