Разработка тракта усиления промежуточной частоты

В современной телевизионной технике используются микросхемы, включающие в себя весь тракт УПЧИ. Одним из представителей таких микросхем является МС К1021УР1.

Микросхема представляет собой усилитель промежуточной частоты канала изображения с задержанной АРУ, демодулятором и системой автоподстройки частоты. Предназначена для применения в телевизионных приемниках черно-белого и цветного изображения. Структурная схема микросхемы приведена на рисунке 10.

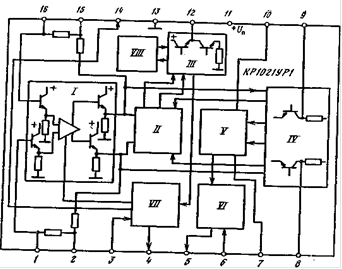

Рисунок 8. Структурная схема К1021УР1.

Функциональный состав: I - регулируемый усилитель промежуточной частоты; II - синхронный демодулятор видеосигнала; III - предварительный видеоусилитель; IV - усилитель-формирователь опорного сигнала; V - синхронный демодулятор системы АПЧ; VI - выходной усилитель системы АПЧ; VII - узел АРУ и инвертор ультрачерных помех; VIII - инвертор ультрабелых помех.

Назначение выводов: 1,16 - вход УПЧ; 2,15 - блокировка входа УПЧ; 3 - установка порога АРУ на селектор каналов; 4 - выход АРУ на селектор каналов; 5 - выход напряжения автоподстройки частоты; 6 - выключение АПЧ; 7,10 - подключение фазосдвигающего контура АПЧ; 8,9 - подключение опорного контура демодулятора видеосигнала; 11 - напряжение питания (+Uп); 12 - выход видеосигнала; 13 - напряжение питания (-Uп); 14 - выключение УПЧ при работе телевизора от видеовхода.

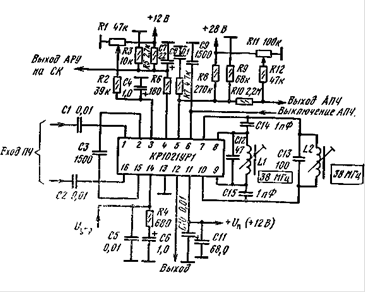

Рисунок 9. Типовая схема включения К1021УР1.

Тракт усиления промежуточной частоты звука

С выхода микросхемы К1021УР1 сигнал поступает на ФОС звука, где от мешающих сигналов отфильтровывается промежуточная частота звука. После чего отфильтрованный сигнал поступает вход микросхемы К174УР11.

Микросхема представляет собой усилитель промежуточной частоты звука с предварительным УНЧ и регулировками громкости и тембра. Предназначена для работы в звуковом канале телевизионных приемников в качестве усилителя промежуточной частоты, осуществления регулировок громкости и тембра по низшим и высшим звуковым частотам и коммутации сигналов звукового сопровождения в режиме «Запись на видеомагнитофон» и «Воспроизведение с видеомагнитофона». Типовая схема включения приведена на рисунке 12.

Назначение выводов: 1 - вход переключателя видеомагнитофона; 2 - выключение ПЧ, обратная связь; 3 - вход ПЧ; 4 - общий; 5 - вход демодулятора; 6 - сопряжение с видеомагнитофоном; 7,9 - физиологическая коррекция высоких частот; 8 - физиологическая коррекция низких частот; 10 - вход звуковой частоты; 11 - выход; 12 - коррекция низких частот; 13 - регулировка тембра по низким частотам; 14 - регулировка тембра по высоким частотам; 15 - напряжение питания (Uп); 16, 17 - фазосдвигающие контуры; 18 - коррекция высоких частот.

В типовой схеме включения сопротивление резистора R3 подбирается так, чтобы добротность ненагруженного фазосдвигающего контура R3C5L2 Q = 45±2 на резонансной частоте была f = 6.5 МГц. Резонансная частота контура L1C2 равна 6,5 МГц.

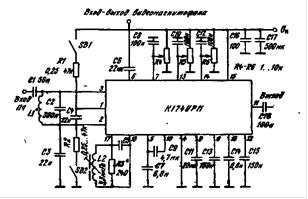

Рисунок 10. Типовая схема включения К174УР11.

Но усиления этой микросхемы недостаточно для получения необходимой мощности на громкоговорителе. Поэтому после микросхемы К174УР11 включается усилитель мощности низкой частоты К174УН14.

Микросхема представляет собой усилитель мощности низкой частоты с выходной мощностью 4,5 Вт Предназначена для использования в оконечных ступенях тракта звуковоспроизводящей аппаратуры и в телевизионных приемниках. По сравнению с К174УН7 имеет более совершенную встроенную тепловую защиту и защиту от коротких замыканий на выходе, токовых перегрузок и перемены полярности, а также меньшее значение Кг.

В состав микросхемы входят, устройство защиты oт перегрузок, предварительный усилитель, управляющий каскад, мощный выходной каскад, тепловая защита.

Рисунок 11. Типовая схема включения К174УН14.

Назначение выводов: 1 - неинвертирующий вход; 2 - инвертирующий вход, 3 - общий (- Uп); 4 - выход; 5 - напряжение питания (+ Uп).

Рисунок 12. Расчётная схема УНЧ.

Определим требуемый к-т усиления.

К= P-мощность на выходе (1Вт по заданию)
