Приемный тракт

Исходя из высоких требований, предъявляемых к разработке и современного уровня развития технологий ИСМ, в радиоприемном тракте будем применять интегральную SA625 как наиболее подходящую к нашим параметрам в задании.

ИМС представляет одну из разработок фирмы PHILIPS, но достаточно удачных, разработок ЧМ приёмника малой мощности, с высокоскоростным RSSI.

В составе ИМС имеются смеситель с гетеродином, усилителя, ограничителя, квадратурный частотный детектор, высокоскоростной измеритель уровня принимаемого сигнала(RSSI).

Сигнал с входа ИСМ поступает на микшер, где происходит перемножение с сигналом гетеродина, затем сигнал поступает на первый фильтр FLT1,далее на усилитель промежуточной частоты, после усилителя на фильтр FLT2, затем на усилитель ограничитель по амплитуде, далее на квадратурный детектор, имеющий опорный контур, и на аудио выход.

ОСОБЕННОСТИ

1Быстрый RSSI

2Потребление малой мощности: 5.8мA при 6V

3Вход смесителя до 500MГц

4Увеличение мощности в смесителе 13дБ при 45MГц

5Усиление 102 дБ

6Имеет встроенный гетеродин работающий на частотах от 25МГц до 195МГц.

Максимальная частота входного сигнала, МГц

500

Количество преобразований частоты

1

Первая промежуточная частота, МГц

45

Чувствительность мкВ

0,22

Уровень выходного НЧ сигнала, мВ с управляемого входа.

150

Уровень выходного НЧ сигнала, мВ с неуправляемого входа.

450

Напряжение питания, В

4.5. . . 8

Потребляемый ток, мА

6.8

Диапазон рабочих температур

- 40 . . . + 85

Входная емкость смесителя, пФ

4.7

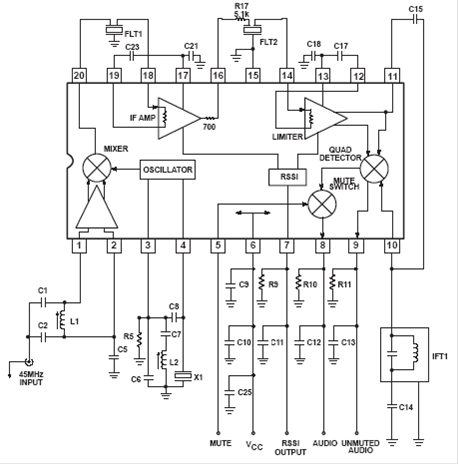

Рисунок 4 - Типовая схема включения ИМС SA625

Назначение выводов ИС SA625 приведено в таблице 4.

Таблица 4. Назначение выводов ИС SA625.

#

Символ

Назначение

#

Символ

Назначение

1

RF IN

Вход радио частоты

11

LIMITER OUT

Выход смесителя

2

RF BYPASS

Вход шунтирования

12

LIMITER DECOUPLING

Развязка усилителя - ограничителя

3

XTAL OSC

гетеродин

13

LIMITER DECOUPLING

Развязка усилителя - ограничителя

4

XTAL OSC

гетеродин

14

LIMITER IN

Вход усилителя ограничителя

5

MUTE

Управление отклюсаемым выходом низкой частоты

15

GND

Общий провод

6

Vcc

Напряжение питание

16

IF AMP OUT

Выход упч

7

RSSI OUTPUT

Выход измерителя уровня несущей

17

IF AMP DECOUPLING

Развязка упч

8

AUDIO

Выход отключаемый

18

IF AMP IN

Вход усилителя промежуточной частоты

9

UNMUTED AUDIO

Неблокируемый выход нч

19

IF AMP DECOUPLING

Развязка упч

10

QUADRATURE IN

Вход квадратурного контура

20

MIXER OUT

Выход смесителя
