Модель схемы выпрямления

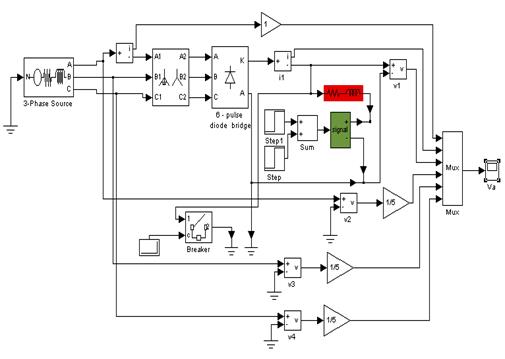

Шестипульсовая схема выпрямления, смоделированная в среде пакета Matlab

Выпрямитель

Настройка схемы:

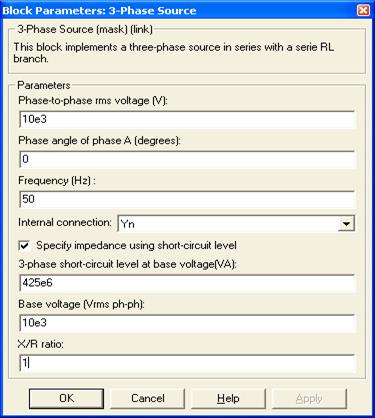

Настройка источника

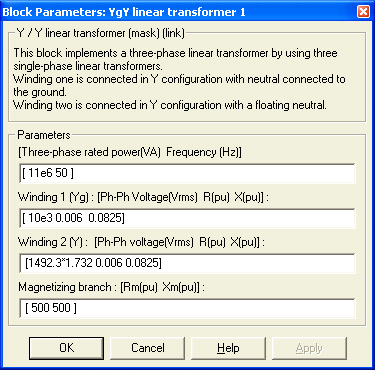

Настройка трансформатора

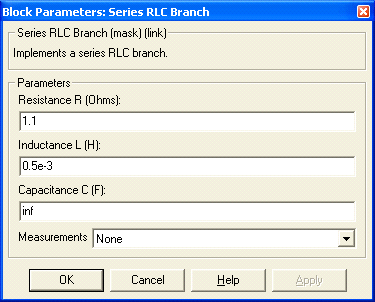

Настройка нагрузки

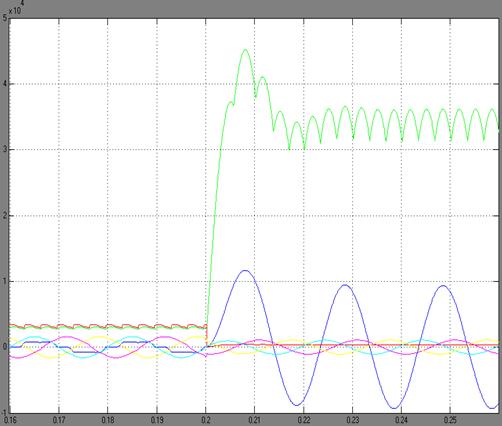

Осциллограмма токов и напряжений в нормальном режиме и при коротком замыкании на зажимах выпрямителя в момент времени 0.2 сек.

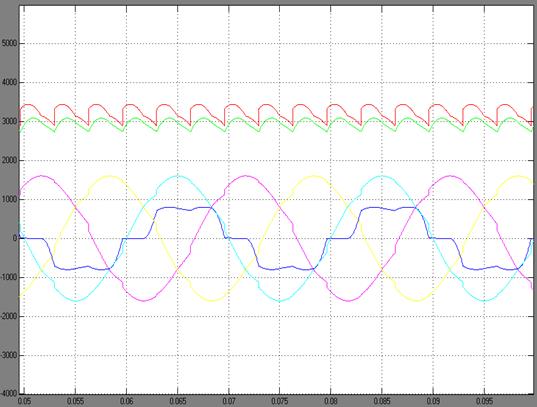

Нормальный режим работы выпрямителя

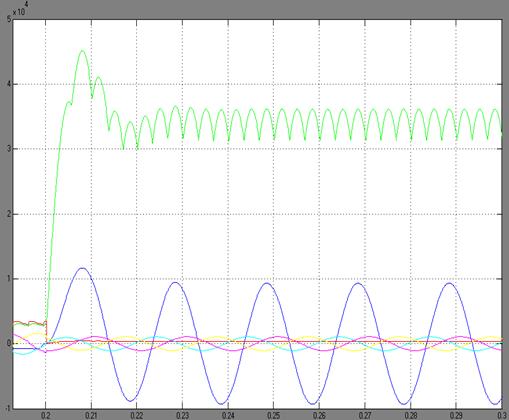

Аварийный режим - К.З. на зажимах выпрямителя
