Характеристики отечественных вибропреобразователей

Степень защиты МВ-44 по ГОСТ 14254 (Степени защиты, обеспечиваемые оболочками) - IР67.

Вибропреобразователи МВ-44 вариантов исполнения В и Г являются взрывозащищенными со “специальным” видом взрывозащиты и имеют маркировку по взрывозащите 1ExsIIТ6Х.

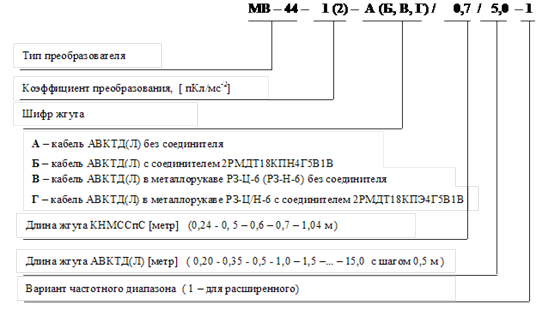

Варианты исполнения вибропреобразователей и их условные обозначения

Таблица 4. Основные характеристики МВ-44

Обозначения

Тип вибропреобразователя

МВ-44-1

МВ-44-2

Технические характеристики

Коэффициент преобразования, пКл•с2/м (пКл/g)

1.0 (9.81)

2.0 (19.6)

Отклонение коэфф. преобразования от номинального значения в течение назначенного срока службы, не более

±5 %

Частотный диапазон с неравномерностью частотной характеристики ±5 %, Гц

10 - 3000

10 - 3000

Частотный диапазон с неравномерностью частотной характеристики ±10 %, Гц

10 - 5000

10 - 5000

Относительный коэффициент поперечного преобразования, не более

5 %

Нелинейность амплитудной характеристики в диапазоне до 2000 м/с2 (200 g), не более

±3 %

Частота установочного резонанса, не менее, кГц

25

18

Температурная погрешность в рабочем диапазоне - 60 º С . 400 ºС, не более, %

- 60 ºС 20 ºС 150 ºС 250 ºС 400 ºС

- 5 0 + 3 + 7 + 10

Электрические характеристики

Выход

Дифференциальный, изолирован от корпуса

Емкость между выводами, не менее, пФ

300

Емкость между выводами и корпусом, не более, пФ

30

Емкость 1 п. м кабеля КНМССпС, пФ

260 … 300

Емкость 1 п. м кабеля АВКТД(Л), пФ

90 . 120

Внутреннее сопротивление преобразователя (20 ºС), не менее,

20 МОм

Внутреннее сопротивление преобразователя (400 ºС), не менее,

100 кОм

Сопротивление изоляции (20 С), не менее,

100 МОм

Сопротивление изоляции (400 С), не менее,

5 МОм

Физические характеристики

Чувствительный злемент

ТнаВ-1

ТнаВ-1

Масса МВ-44 без жгута, не более, кг

0,10

Материал корпуса

нержавеющая сталь

Конструкция корпуса

сварная, герметичная

Кабель КНМССпС (до 400 ºС)

Нагревостойкий с минеральной изоляцией

Кабель АВКТД(Л) (до 250 ºС)

Антивибрационный, гибкий, теплостойкий
