Расчет последовательных портов

Согласно техническому заданию разрабатываемый контролер должен содержать 3 канала на ввод, и 4 канала на вывод. Каждая микросхема КР580ИК51 может работать либо на вход, либо на выход в соответствии с управляющим словом, загруженным при инициализации данного УСАПП. Значит, нам необходимо взять 7 корпусов данного УСАПП. Задание режима УСАПП производится при помощи следующих управляющих слов.

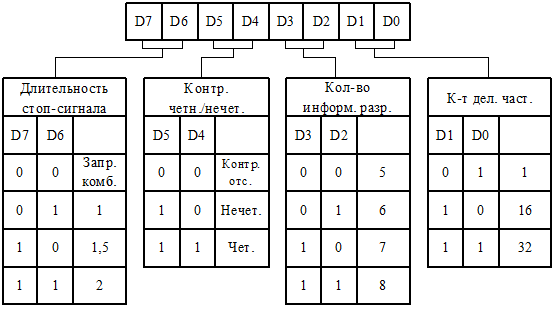

Рисунок 17 - Формат управляющего слова УСАПП для асинхронного приема

Таблица 3.2 - управляющие слова УСАПП

D7

D6

D5

D4

D3

D2

D1

D0

HEX

УСАПП 1

0

1

0

0

1

1

1

1

4F

УСАПП 2

0

1

0

0

1

1

1

1

4F

УСАПП 3

0

1

0

0

1

1

1

1

4F

УСАПП 4

0

1

0

0

1

1

1

1

4F

УСАПП 5

0

1

0

0

1

1

1

1

4F

УСАПП 6

0

1

0

0

1

1

1

1

4F

УСАПП 7

0

1

0

0

1

1

1

1

4F
