Выбор оборудования для головной станции

В состав станции входят следующие функциональные блоки:

. Базовый блок DVX 001:

DVX 001 это 19” панель для установки модулей станции DVX. В состав панели входят все необходимые для управления и питания модуля шины, а так же RJ-45 разъемы для объединения шины управления нескольких базовых блоков. В состав базового блока так же входит пассивное устройство сложения для объединения РЧ сигналов модулей станции.

. Трансмодулятор ASI-QAM - DVQ 903:

ASI-вход, диапазон выходных 47-862 МГц, перестройка частоты с шагом 50 кГц, тип модуляции 16, 32, 64, 128, 256 QAM, уровень выходного сигнала 90-105дБмкВ, диапазон рабочих температур -10° .+60° С.

. Трансмодулятор QPSK-QAM - DVQ 913:

Диапазон входных частот 920-2150 МГц, перестройка частоты с шагом 1 МГц, тип модуляции QPSK, АПЧ, уровень входного сигнала -65 .25 дБмВт, скорость потока 13-30 Мs/с, диапазон выходных 47-862 МГц, перестройка частоты с шагом 50 кГц, тип модуляции 16, 32, 64, 128, 256 QAM, уровень выходного сигнала 90-100 дБмкВ, диапазон рабочих температур -10° .+60° С. Имеется модификация с ASI интерфейсом для подключения дополнительного оборудования обработки цифрового сигнала.

. Цифровой спутниковый приемник DVD 912:

Прием открытых/кодированных цифровых спутниковых каналов, диапазон входных частот 920-2150 МГц, перестройка частоты с шагом 1 МГц, тип модуляции QPSK, АПЧ, уровень входного сигнала -65 .-25 дБмВт, скорость потока 3,5-30 Мs/с, выход видео PAL, слот CI.

. Модуляторы DVТ 003, DVТ 013 (стерео A2), DVТ 023 (стерео NICAM):

Универсальные модуляторы для систем кабельного телевидения (табл.3.1). Все модификации дают возможность работы на смежных каналах. Параметры программируются и контролируются с помощью программатора или персонального компьютера.

. Эфирные конвертеры DVТ 243:

DVT 243 - универсальные конвертеры эфирного телевидения (табл.3.2). Выпускаются в модификациях со стандартной и улучшенной селективностью (два ПАВ фильтра в секции ПЧ). Они дают возможность работы на смежных каналах. Все параметры программируются и контролируются с помощью программатора или персонального компьютера. Имеется возможность подачи питания на мачтовый усилитель.

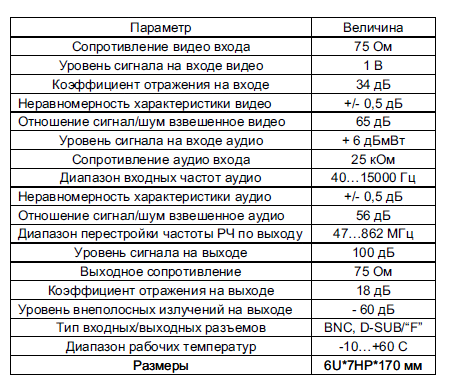

Таблица 3.1 - Технические характеристики модуляторов

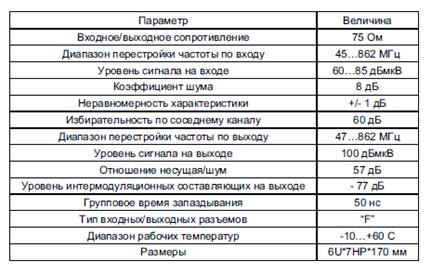

Таблица 3.2 - Технические характеристики конвертеров

. Широкополосные выходные усилители328 30 - Выходной усилитель 5-30/44-862 МГц, 28 дБ. 328 50 - Выходной усилитель 5-50/70-862 МГц, 28 дБ. 328 65 - Выходной усилитель 5-65/85-862 МГц, 28 дБ. 318 - Выходной усилитель 44-862 МГц, 18 дБ, PD, GaAs. 319 - Выходной усилитель 44-862 МГц,18 дБ, PD, GaAs с резервированием. 332 - Усилитель обратного канала, 21 дБ, 5-300 МГц.

. УКВ FM модули- УКВ ЧМ усилитель, 66-74 МГц, OIRT.- УКВ FM усилитель, 87-108 МГц, CCIR. - УКВ FM конвертор, 87-108/87-108 МГц. - УКВ FM модулятор 87-108 МГц, стерео, RDS.- Конвертер аналогового SAT радио в УКВ FM, 87-108 МГц, стерео, RDS [10].

Структурная схема головной станции приведена в приложении Г
