Определение геометрических размеров антенны

Для прямолинейного тонкого вибратора с круглым поперечным сечением и длиной, близкой к реактивное сопротивление можно определить по формуле:

, (3.1)

где а - радиус поперечного сечения вибратора,

− укорочение или удлинение вибратора по сравнению с ,

l−длина вибратора.

Используя выражение (3.1)определим линейные размеры2-х директоров.Укорочение вибратора по сравнению с рассчитывается по формуле:

. (3.2)

Подставив выражение (3.2) в формулу (3.1) и выразив l,получим:

(3.3)

График функции (3.3),построенный в САПР MathCAD представлен на рисунке 3.1

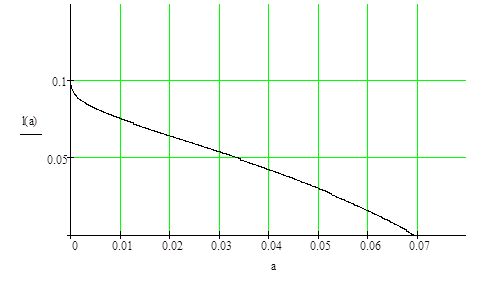

Рисунок 3.1- График зависимости длины пассивного вибратора от радиуса поперечного сечения вибратора

Пусть радиус м, тогда из рисунка 3.1 следует, что l≈0,082 м. Значит длина 2-х директоров 2l=0,164 м, а радиус поперечного сечения м.

Для активного вибратора линейные размеры определим исходя из формулы:

ln= X00’ - 42. (3.4)

Подставив выражение (3.2) в формулу (3.4) и выразив l,получим:

(3.5)

График функции (3.5),построенный в САПР MathCAD представлен на рисунке 3.2

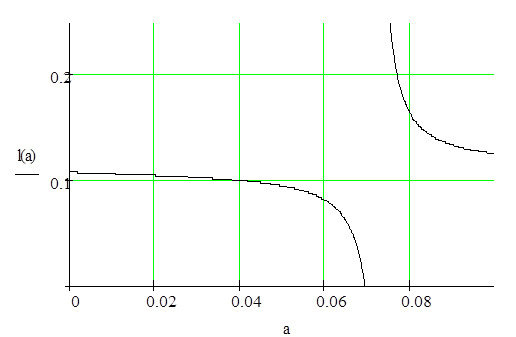

Рисунок 3.2- График зависимости длины активного вибратора от радиуса поперечного сечения вибратора

Радиус сечения активного вибратора возьмём таким же, как и у директоров. Тогда из рисунка 3.2 следует, что l≈0,107м. Значит длина активного вибратора

2l=0,214 м, а радиус поперечного сечения м.

Для определения линейного размера рефлектора относительное удлинение

=. (3.6)

Подставив выражение (3.6) в формулу (3.3) и выразив l,получим:

. (3.7)

Зависимость размера рефлектор от радиуса поперечного сечения показана на рисунке 3.3.

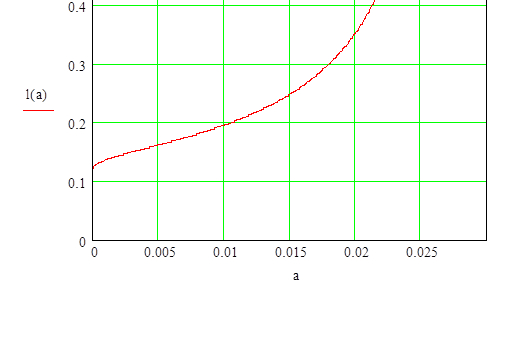

Рисунок 3.3 - График зависимости длины рефлектора от радиуса поперечного рефлектора

Радиус сечения активного вибратора возьмём таким же, как у директоров и рефлектора м. Тогда из рисунка 3.3 следует ,что длина рефлектора

l=0,327 м. Результаты расчета геометрических размеров антенны представлены в таблице 3.1.На рисунке 3.3 представлен внешний вид антенны типа «волновой канал.

Таблица 3.1- Линейные размеры вибраторов

Тип вибратора

, мa, м

1-й директор

0.162

0.005

2-й директор

0.162

0.005

Активный вибратор

0.214

0.005

Рефлектор

0.327

0.005

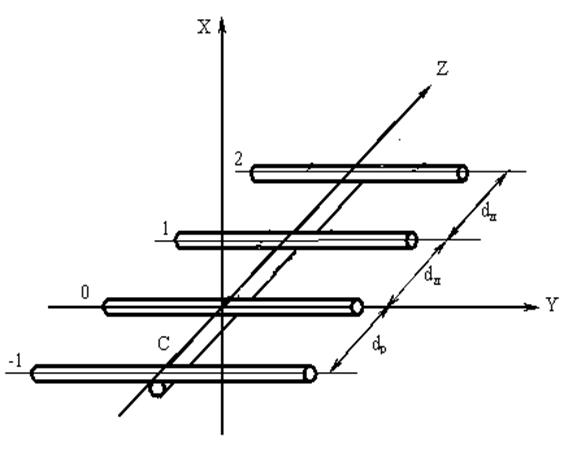

Рисунок 3.3 - Схема антенны типа «волновой канал».
