Расчет детектора

Выбранный транзистор обеспечит все требуемые характеристики.

Для выходного каскада возьму следующую схему (рис. 11)

Входное напряжение схемы равно данному (6мВ), Rн = 590 Ом.

Так как выходная мощность равна 35 мВт и схема является двухтактной, то мощность для каждого транзистора составляет 17.5 мВт.

Из показателей амперметра и вольтметра Pвых = 5.436мА*3.205 = 17.42 мВт, что на 1% отличается от заданной, следовательно схема работает в нужном режиме и обеспечивает требуемое усиление.

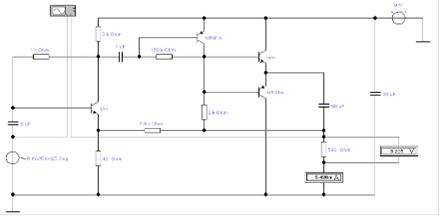

Рис11 - Схема выходного каскада

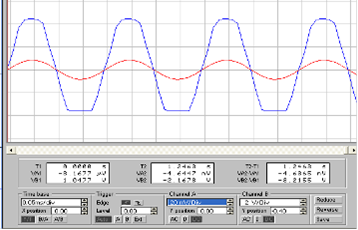

Рис 12 - Входной и выходной сигналы

Реализация блока с использованием ИМС

Для того чтобы реализовать радиоприемник на интегральных микросхемах мы будем использовать микросхемы 235й и к224й серии.

Заменим функциональные узлы следующими микросхемами:

. Входной усилитель - К2УС2413

. Смеситель - К2ЖА242

. Усилитель промежуточной частоты - 235УР2

. Детектор АМ сигнала - К2ЖА243

. Выходной усилитель низкой частоты - К224УН2

Напряжение питания микросхем 9В+ 10%, что полностью соответствует напряжению питания по условию.
