Минимизация карты Карно
Таблица №7.
Склейки карты Карно и МДНФ функции
Итоговая МДНФ будет выглядеть так:

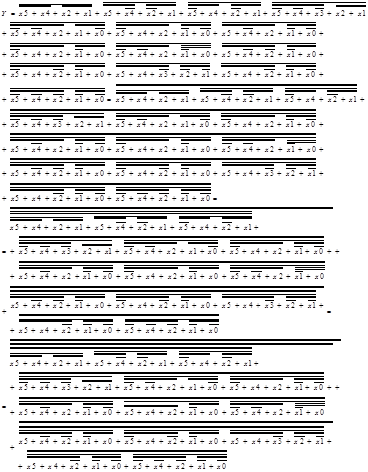

Перевод в базис ИЛИ-НЕ:
Обоснование выбора серий логических элементов
Для построения устройств автоматики и вычислительной техники широкое применение находят цифровые микросхемы серии К 155, которые изготавливают по стандартной технологии биполярных микросхем транзисторно-транзисторной логики (ТТЛ). Имеется свыше 100 наименований микросхем серии К 155. При всех своих преимуществах - высоком быстродействии, обширной номенклатуре, хорошей помехоустойчивости - эти микросхемы обладают большой потребляемой мощностью. Поэтому им на смену выпускают микросхемы серии К555, принципиальное отличие которых - использование транзисторов с коллекторными переходами, зашунтированными диодами Шоттки. В результате транзисторы микросхем серии К555 не входят в насыщение, что существенно уменьшает задержку выключения транзисторов. К тому же они значительно меньших размеров, что уменьшает емкости их р-n-переходов. В результате при сохранении быстродействия микросхем серии К555 на уровне серии К155 удалось уменьшить ее потребляемую мощность примерно в 4…5 раз.
Двухвходовой логический элемент Пирса
В качестве двухвходового логического элемента Пирса оптимальным выбором будет микросхема К555ЛЕ1. Микросхема представляет собой четыре логических элемента 2ИЛИ-НЕ, два логических элемента 2ИЛИ-НЕ, соответственно.
Трехвходовой логический элемент Пирса
В качестве трехвходового логического элемента Пирса оптимальным выбором будет микросхема К555ЛЕ5. Микросхема представляет собой четыре логических элемента 3ИЛИ-НЕ.
