Прокладка ОК кабелеукладчиком

Строительство магистральных и внутризоновых ВОЛП характеризуется большой протяженностью, различными климатическими, почвенно-грунтовыми и топографическими условиями. Прокладку ОК осуществляют комплексные механизированные колонны, в состав которых входят строительные машины и механизмы общестроительного назначения (тракторы, бульдозеры, экскаваторы и др.), а также специальные машины и механизмы для прокладки кабеля (кабелеукладчики, тяговые лебедки, пропорщики грунта, машины для прокола грунта под препятствиями и др.).

Бестраншейный способ прокладки кабеля с помощью кабелеукладчика благодаря высокой производительности и эффективности пока является основным. Он широко применяется на трассах с различными рельефами местности и разными грунтами. Для прокладки используются кабелеукладчики с активными и пассивными рабочими органами. С помощью ножевого кабелеукладчика в грунте прорезается узкая щель, и кабель укладывается на ее дно, на заданную глубину залегания (1,2…1,4 м). При этом на кабель действуют механические нагрузки. Кабель на пути от барабана до выхода из кабеленаправляющей кассеты подвергается воздействию продольного растяжения, поперечного сжатия и изгиба, а в случаях применения вибрационных кабелеукладчиков - вибрационному воздействию. В зависимости от рельефа местности и характера грунтов, конструкции и технического состояния кабелеукладчиков, а также режимов его работы, механические нагрузки на кабель могут изменяться в широких пределах.

На рис. 1 приведены графики изменения натяжения ОК на выходе из кассеты кабелеукладчика в зависимости от скорости прокладки, диаметра (номера) кабельных барабанов и строительной длины внутризонового кабеля марки ОЗКГ-1. Анализ этих графиков показывает, что скорость 3,3 км/ч, допустимая при прокладке электрических кабелей, в данном случае неприемлема. Для обеспечения условия непревышения допустимых растягивающих нагрузок при прокладке ОК она должна быть снижена. Область предельных скоростей прокладки ОК на рисунке заштрихована.

В табл. 1 приведены основные характеристики отечественных прицепных кабелеукладчиков, используемых при бестраншейной прокладке ОК. Возможно применение и других кабелеукладчиков при условии исключения превышения допустимых на ОК механических нагрузок.

Наиболее полно требованиям, которые предъявляются при прокладке ОК, отвечают отечественные кабелеукладчики опытного механического завода «Межгорсвязьстрой» КНВ-1 и КНВ-2, которые предназначены для работы на трассах любой протяженности, а также для работы в стесненных условиях, населенных пунктах, вблизи дорог, в лесу. КНВ-1 состоит из навесного вибрационного кабелеукладчика и специально оборудованного бульдозера. При прокладке кабеля обе машины соединяются тяговым канатом. Спецоборудование бульдозера состоит из бульдозерного отвала, П-образной коробчатого сечения рамы, на поперечной балке которой установлены две пары вилочных захватов для погрузки, разгрузки и установки на них барабанов.

В настоящее время получили применение кабелеукладчики КВГ-1 и КВГ-2 [1], которые в отличие от КНВ, где вибратор приводится в действие с помощью механического привода, имеют гидравлический привод. Кроме того, рабочий навесной орган КВГ-2 может смещаться от оси движения базового механизма, что крайне важно при работах в стесненных условиях.

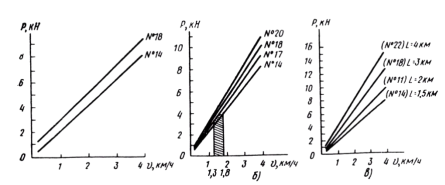

Рис. 1. Изменение натяжения кабеля ОЗКГ-1 от скорости прокладки кабелеукладчиком: а - КУК-3М для l = 2 км; б-то же, КНВ; в-КУ-120 для различных строительных длин ОК.

Таблица 1. Основные характеристики кабелеукладчиков

Характеристика

Тип кабелеукладчика

КУК-3М

ЛПК-20-2

КУ-120В

КУК-4

КУК-5М

КУК-6

Оптимальная скорость прокладки ОК, км/ч

1,35

1,4

1,4

1,2

0,9

0,9

Устанавливаемые барабаны: Число Номера барабанов, не более

2 (4) 17 (18)

2 (4) 17 (18)

2 18

4 (2) 18 (22)

4 (2) 18 (26)

2 20

Число одновременно прокладываемых ОК

1 … 4

1 или 2

1 или 2

1… 4

1 … 4

1 или 2

Число обслуживающего персонала, чел

3 …5

2

1 … 3

3 … 5

3 … 5

2
