Типы ИМС, конструкция элементов и компонентов

Интегральная микросхема (ИМС) - вполне установившийся термин, означающий конструктивно законченное изделие микроэлектронной техники, выполняющее определенную функцию преобразования и обработки информации (сигнала), изготовленное в едином технологическом цикле, воспринимаемое (неразделимой частью) как компонент в устройстве электронной техники.

Интегральные микросхемы чаще всего имеют ряд общих конструктивных признаков рис.1.

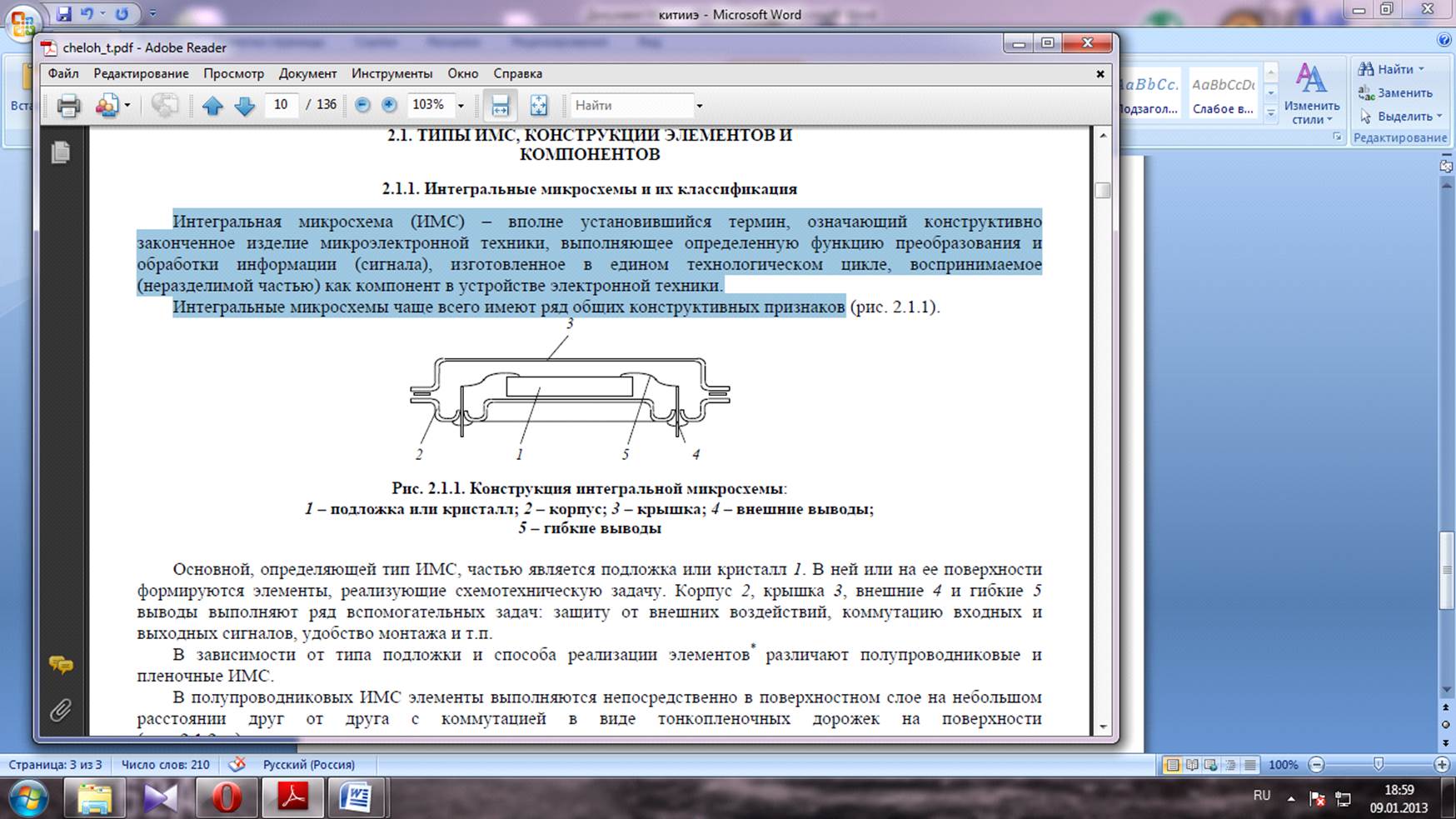

Рисунок 1. Конструкция интегральной микросхемы.

-подложка или кристалл; 2-корпус; 3-крышка; 4-внешние выводы; 5-гибкие выводы.

Основной, определяющей тип ИМС, частью является подложка или кристалл 1. В ней или на ее поверхности формируются элементы, реализующие схемотехническую задачу. Корпус 2, крышка 3, внешние 4 и гибкие 5 выводы выполняют ряд вспомогательных задач: защиту от внешних воздействий, коммутацию входных и выходных сигналов, удобство монтажа и т.п.

В зависимости от типа подложки и способа реализации элементов различают полупроводниковые и пленочные ИМС.

В полупроводниковых ИМС элементы выполняются непосредственно в поверхностном слое на небольшом расстоянии друг от друга с коммутацией в виде тонкопленочных дорожек на поверхности рис.2.

В полупроводниковых ИМС выполняются с хорошей воспроизводимостью выходных параметров активные элементы (транзисторы, диоды и др.), в то же время нерационально из-за большой площади изготавливать пассивные элементы.

Эта особенность позволяет выполнять множество различных устройств типа генераторов, пускателей, детекторов и др. Применение таких ИМС дает существенное уменьшение веса (массы), габаритов, снижения энергопотребления, повышения надежности. На полупроводниковых ИМС удается организовать наиболее компактные устройства.

В пленочных ИМС элементы выполняются на поверхности пассивной подложки (стекло, керамика, ситалл и др.) в виде тонких и толстых пленок.

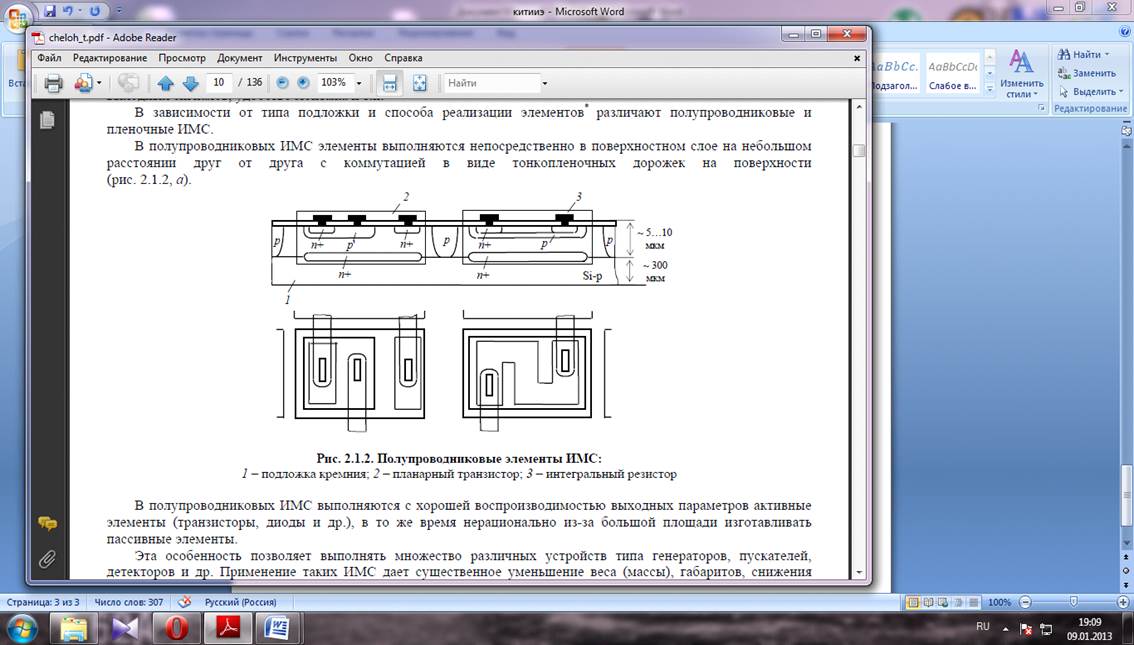

Рисунок 2. Полупроводниковые элементы ИМС.

-подложка кремневая; 2-плонарный транзистор; 3-интегральный резистор.

В пленочных ИМС затруднительно получение активных элементов, однако есть прекрасные возможности для формирования всего набора пассивных (резисторы, конденсаторы, катушки индуктивности и др.) элементов достаточно широкого диапазона номиналов с хорошей воспроизводимостью.

Транзисторы со структурой МДП представляют собой одну из разновидностей полевых транзисторов - активных полупроводниковых приборов, в которых используются эффекты дрейфа основных носителей под действием продольного электрического поля и модуляции дрейфового тока поперечным электрическим полем. Действие полевых транзисторов основано на перемещении только основных носителей заряда в полупроводниковом материале, в связи, с чем эти транзисторы называют униполярными в отличие от биполярных, использующих оба типа носителей.

МДП-транзисторы имеют существенные преимущества перед биполярными по конструкции (размеры и занимаемая ими площадь относительно невелики, в принципе, отсутствует необходимость их изоляции) и электрофизическим параметрам (низкий уровень шумов, устойчивость к перегрузкам по току, высокие входное сопротивление и помехоустойчивость, малая мощность рассеивания, низкая стоимость).
