Расчёт структурной схемы

Исходными данными для ориентировочного расчёта структурной схемы передатчика являются: несущие частоты передатчика (F1, F2), коэффициент нелинейных искажений на выходе передатчика (Кf З общ, дБ), максимальная мощность, отдаваемая передатчиком, измеренная на входе фидера антенны (Р1 Аmax, Вт).

Расчет блоков схемы удобно вести с конца в начало. Определим коэффициент усиления по мощности каждого блока дополненной структурной схемы (рис. 3.1)

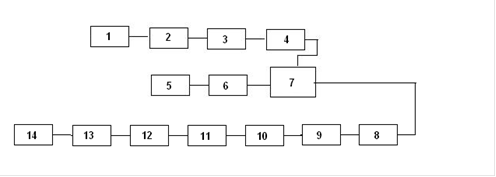

Рисунок 3.1 - Подробная структурная схема передатчика

Обозначения:

Активный фильтр, как усилитель звуковых частот

Интегратор

Ограничитель амплитуды

Активный фильтр, как фильтр тональных частот

Кварцевый генератор

Буферное устройство

Фазовый модулятор

Буферное устройство, для создания необходимого уровня мощности УЧ

Умножитель частоты

Буферное устройство

Полосовой фильтр

Буферное устройство

Высокочастотный усилитель мощности

Фильтр нижних частот

Определим коэффициенты передачи по мощности для каждого блока. По техническому заданию выходная мощность равна Рвых = 15 Вт. Выберем для расчета входную мощность Рвх = 4мВт. Для успешной работы фазового модулятора на его входе должна быть мощность не менее 400 мВт (см. п. 4.1). Это означает, что суммарный коэффициент усиления в блоках 1-4 должен быть равен:

= 400 мВт / 4 мВт = 100 раз.

Однако, коэффициент усиления по мощности интегратора равен 1 [15]. Коэффициент усиления ограничителя амплитуды равен 12 (см. 3.8), тогда для получения необходимого усиления коэффициент передачи и должны быть равны:

= 1000 / 12 = 84.

Возьмем два одинаковых активных фильтра с усилением:

== 9,2 раза

Определим коэффициент передачи по мощности фазового модулятора, зная соответственно входное и выходное значение (см. п. 4.1).

= 130 мВт / 400 мВт = 0.325.

радиопередатчик генератор амплитуда модулятор

Для работы умножителя частоты необходимо, что уровень мощности на входе был не меньше 312 мВт (см. 4.2). Тогда определим коэффициент передачи БУ (8):

= 312 / 130 = 2.4

Значение на выходе умножителя частоты будет равно 171 мВт (см. п. 4.2). Выходная мощность всего радиопередатчика должна быть не меньше 15 Вт, тогда определим суммарный коэффициент передачи по мощности в блоках 10-14.

= 15 Вт / 171 мВт = 88.

Также мы знаем характеристики ФНЧ (см п. 3.1 ) и ПФ (см. п. 3.3),они соответственно, равны:

= 0.98 и = 0.88.

Тогда определим необходимый коэффициент передачи, чтобы успешно выполнить техническое задание:

= 88 / 0.98 * 0.88 = 102.

Осталось определить коэффициент передачи ВЧ УМ (13),который равен:

= 102 / 2.4 * 2.4 = 18.
