Расчет умножителя частоты и фазового модулятора

При осуществлении косвенного метода умножитель частоты и фазовый модулятор образуют так называемое модулирующее устройство, поэтому их рассчитывают вместе.

Так как девиация фазы на выходе фазового модулятора очень мала, то для обеспечения требуемой девиации частоты необходим умножитель частоты. Рассчитаем необходимый индекс фазовой модуляции исходя из технического задания, в котором полоса передаваемых частот от 300 Гц до 3.4кГц,расчет будем вести для средней частоты 1 кГц и девиация частоты ∆fд6кГц.

Из формулы следует Ф = ∆ωд / Ω = ∆fд / Fн =6000 / 1000 = 6 рад.

На практике реальные фазовые модуляторы имеют индекс фазовой модуляции 20 … 60˚.Однако, выбранный двухконтурный фазовый модулятор может образовывать индекс фазовой модуляции 20 … 40˚, выберем из этого интервала среднее значение, величиной 35.5˚.

Рассчитаем девиацию частоты реального фазового модулятора с индексом фазовой модуляции Ф = 35.5˚ = 0.67 рад.

∆fд р =Fн ∙ Ф = 1000 ∙ 0.67 = 670 Гц.

Исходя, из этого рассчитаем необходимый коэффициент умножения частоты, чтобы обеспечить требуемую девиацию частоты

= ∆fд / ∆fд р = 6000 / 670 = 9.

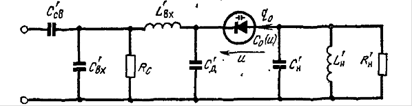

Для реализации умножения частоты в 9 раз используем два утроителя частоты на варакторах. Схема утроителя частоты на рисунке 6.Схема взята из [5].

Рисунок 3.5 - Утроитель частоты с последовательным включением варактора
