Расчет усилителя звуковой частоты

Увеличивает значение модулирующего сигнала для последующей модуляции.

Для увеличения амплитуды входного сигнала до значения 12 В, при котором будет осуществляться модуляция.

Для уменьшения нелинейных искажений в полосе пропускания (до 3,5 кГц) воспользуемся схемой активного фильтра нижних частот Баттерворта. Коэффициент передачи фильтра равен 9.2.Схема взята из [17].

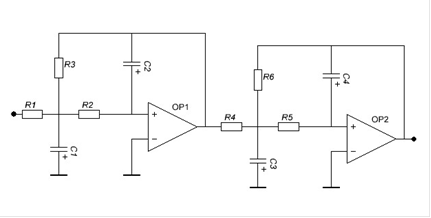

Рисунок 3.11 -Принципиальная схема активного фильтра
