вычисляем параметры схемы с последующим включением варактора:
Сд = 1.68 пФ; Сн = 0.44 пФ; Lн = 11.6 нГн
Свх = 9.67 пФ; Lвх = 44 нГн;
= 115 Ом;
Наконец, вычисляем сопротивление нагрузки Rн, пересчитанное параллельно точкам включения контура нагрузки и входное сопротивление Rв. пересчитанное параллельно емкости Сд.
= 475 Ом;
= 95.5 Ом.
Выходная мощность будет определяться как:
=312 мВт * 0.55=171.6 мВт
Для расчета цепи связи умножителя с другими блоками необходимо знать величину сопротивления R`вх, пересчитанного параллельно входной емкости Свх.
Это сопротивление приближенно выражается, как:
Отсюда R`вх = 184 Ом.
Принципиальная схема радиопередатчика

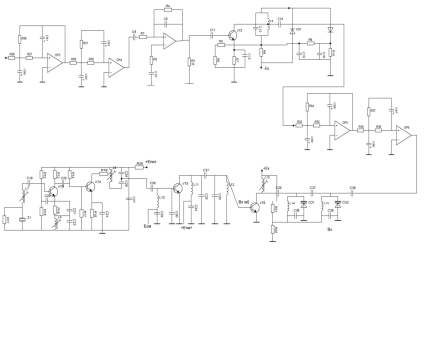

Рисунок 4.3.а - Принципиальная схема радиопередатчика

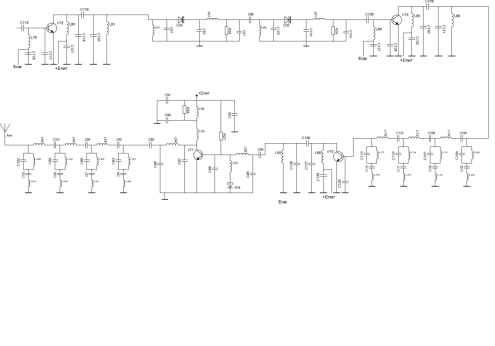

Рисунок 4.3.б - Принципиальная схема радиопередатчика
Заключение
В процессе выполнения курсового проекта был рассчитан умножитель частоты и фазовый модулятор передатчика с частотной модуляцией, полностью удовлетворяющий критериям, приведенным в задании на проектирование. Также выбрана, обоснована и представлена структурная схема всего передающего устройства.
Для выполнения курсовой работы были изучены новые аспекты и нюансы проектирования радиопередающих устройств, вследствие чего были приобретены необходимые знания для дальнейшей работы в этом направлении.
