Принципы работы РРСЛ

Радиорелейная линия представляет собой цепочку приемо-передающих станций, антенны которых стоят друг от друга на расстояние R прямой видимости. Для передачи сигналов на значительные расстояния используется принцип ретрансляции - каждая станция, входящая в РРЛ, принимает, усиливает и излучает сигнал в направлении соседней станции. Современные РРЛ позволяют осуществить высококачественную передачу различных сообщений на расстояния в несколько тысяч километров, т. е. значительно превышающие R. Расстояние R, км, в случае гладкой поверхности Земли (равнина без леса или водная поверхность) может быть определено по приближенной формуле:

где - высоты установки соответственно передающей и приемной антенн соседних станций, м.

В зависимости от рельефа местности и особенности условий распространения радиоволн высота установки антенн изменяется от 10-20 до 70-100 м, а величина R -от 30-35 до 70 км.

Все станции РРЛ в зависимости от их мест расположения, назначения и комплектации подразделяются на:

промежуточные (ПРС);

оконечные (ОРС);

узловые (УРС).

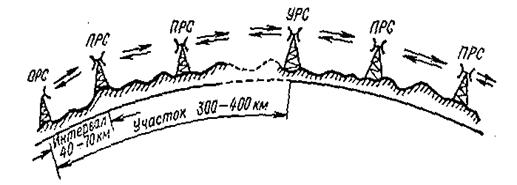

Рис.1.1 Упрощенное изображение радиорелейной линии

Промежуточные радиорелейные станции предназначаются для приема от предыдущей станции модулированных СВЧ сигналов, усиления их и передачи на последующую станцию. Эти станции оборудуются автоматизированной аппаратурой и являются в основном необслуживаемыми. Управление и наблюдение за работой аппаратуры необслуживаемых ПРС производятся с ОРС или УРС автоматически или дистанционно с помощью специальной системы телеобслуживания.

Оконечные радиорелейные станции расположены на концах магистральной линии или на концах линий, ответвляемых от магистральной. На ОРС производятся введение и выделение сообщений, передаваемых по РРЛ. С помощью соединительных линий ОРС связываются с междугородными телефонными станциями (МТС), междугородными телевизионными аппаратными (МТА) и междугородными вещательными аппаратными (МВА), которые являются источниками сообщений, передаваемых по РРЛ. На ОРС всегда имеется обслуживающий технический персонал, обеспечивающий исправность аппаратуры не только данной ОРС, но и подчиненных ей нескольких ПРС на участке резервирования.

УРС устанавливается в тех пунктах трассы РРЛ, где требуется производить выделение и ввод телефонных сообщений, выделение или замену программ телевидения. Выделенные телефонные, телевизионные или другие сообщения далее подаются к соответствующим потребителям.

Сегодня РРЛ стали важной составной частью сетей электросвязи - ведомственных, корпоративных, региональных, национальных и даже международных, поскольку имеют ряд важных достоинств, в том числе:

· возможность быстрой установки оборудования при небольших капитальных затратах;

· экономически выгодная, а иногда и единственная, возможность организации многоканальной связи на участках местности со сложным рельефом;

· возможность применения для аварийного восстановления связи в случае бедствий, при спасательных операциях и в других случаях;

· эффективность развертывания разветвленных цифровых сетей в больших городах и индустриальных зонах, где прокладка новых кабелей слишком дорога или невозможна;

· высокое качество передачи информации по РРЛ, практически не уступающие ВОЛС и другим кабельным линиям.

Современные радиорелейные линии связи позволяют передавать телевизионные программы и одновременно сотни и тысячи телефонных сообщений. Для таких потоков информации требуются полосы частот до нескольких десятков, а иногда и сотен мегагерц и соответственно несущие не менее нескольких гигагерц. Известно, что радиосигналы на этих частотах эффективно передаются лишь в пределах прямой видимости. Поэтому для связи на большие расстояния в земных условиях приходится использовать ретрансляцию радиосигналов. На радиорелейных линиях прямой видимости в основном применяют активную ретрансляцию, в процессе которой сигналы усиливаются.

С помощью РРЛ решают следующие задачи:
