Выбор структуры радиоприемника

Существует три структурные схемы радиоприемников: детекторная, прямого усиления и супергетеродинная.

Наиболее простым является принцип построения приемника прямого детектирования (детекторного), структурная схема которого представлена на рисунке 1.1

Рисунок 1.1 - Приемник прямого детектирования

Входная цепь (ВЦ) в виде резонансной системы или фильтра обеспечивает частотную избирательность радиоприемного устройства (РПУ), настройка на частоту принимаемого сигнала осуществляется перестройкой или переключением ВЦ. Принципиальным моментом является отсутствие усиления сигнала до детектора (Д) и после детектора, ведущее к серьезному упрощению устройства приемника, но одновременно обуславливающее его низкую чувствительность и избирательность.

Введением усилителей радиочастоты и звуковой частоты можно добиться повышения чувствительности приемника, так построены приемники прямого усиления (рисунок 1.2).

ВЦ и резонансные контура УРЧ настроены на частоту принимаемого радиосигнала, на которой и осуществляется усиление. Перестройка такого приемника по частоте требует согласованной перестройки всех резонансных систем ВЦ и УРЧ. Но все же приемник прямого усиления не обеспечивает достаточной чувствительности, имеет слабую частотную избирательность по соседнему каналу, начиная с коротковолнового диапазона, и в нем наблюдается сильная зависимость полосы пропускания и коэффициента усиления радиочастотного тракта от частоты настройки.

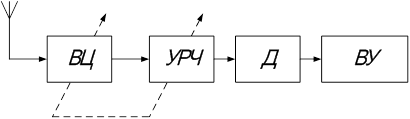

Рисунок 1.2 - Структурная схема приемника прямого усиления

В настоящее время почти исключительно применяются супергетеродинная схема (рисунок 1.3), позволяющая осуществлять основное усиление и фильтрацию на низкой промежуточной частоте, за счет преобразования частоты радиосигнала. Для реализации переменной настройки в супергетеродине достаточно изменять только частоту гетеродина при широкополосном УРЧ или частоты гетеродина и настройки УРЧ.

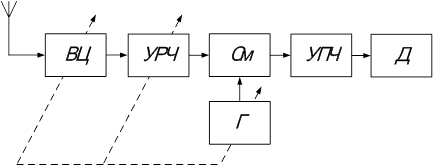

Рисунок 1.3 - Структурная схема супергетеродинного приемника

В таком приемнике сигналы радиочастоты преобразуются в преобразователе частоты, состоящем из смесителя (См) и генератора вспомогательных колебаний - гетеродина (Г) в колебания фиксированной, так называемой промежуточной частоты, на которой и осуществляется основное усиление и частотная избирательность. Для того, чтобы эта частота оставалась постоянной при перестройке приемника, осуществляется сопряженная перестройка ВЦ, резонансных цепей УРЧ и гетеродина. В такой схеме избирательность по зеркальному каналу обеспечивается трактом радиочастоты, а избирательность по соседнему каналу - трактом промежуточной частоты.

Структурные схемы усилительных трактов супергетеродинов различаются числом и направлением преобразователей радиочастоты, наличием или отсутствием УРЧ.

Если в процессе проектирования выяснится, что требования к чувствительности и избирательности по зеркальному каналу выполняются приемником без УРЧ, то последний можно исключить.

Исходя из задания на курсовой проект, в данной работе будет целесообразнее использовать супергетеродинный приемник, учитывая, что обычно в радиовещательных приемниках применяют разностное преобразование частоты с верхней настройкой частоты гетеродина .

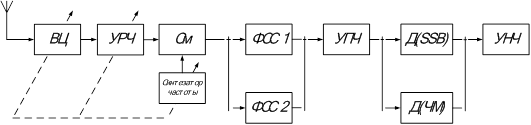

Структурная схема разрабатываемого радиоприемного устройства изображена на рисунке 1.4.
