Выбор способа и элемента настройки. Проверка перекрытия поддиапазонов

В диапазонных радиоприемниках настройку ВЦ на заданную частоту сигнала удобно осуществлять электронным методами, основанными на управлении (по постоянному напряжению или току) режимом нелинейных реактивных элементов. Наибольшее распространение получили схемы перестройки частоты с варикапами.

Достоинствами электронного способа настройки ВЦ варикапами являются:

· высокая скорость перестройки;

· отсутствие механических контактов в цепях контура;

· высокая устойчивость по отношению к климатическим и механическим воздействиям;

· возможность реализации необходимого закона изменения настройки;

· введения систем запоминания кодов предварительных настроек, автопоиска, программного управления частотой настройки приемника без применения сложных механических устройств;

· возможность достижения высокой избирательности преселектора посредством применения необходимого числа синхронно перестраиваемых контуров.

Выберем варикап таким образом, чтобы он обеспечил перекрытие поддиапазонов приемника при изменении управляющего напряжения до 12 В. Таким, в нашем случае, может быть кремниевый эпитаксильно-планарный варикап КВ109Б, выпускаемый в пластмассовом корпусе с гибкими ленточными выводами.

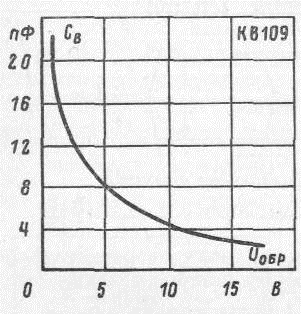

Зависимость емкости от обратного напряжения представлена на рисунке 1.5.

Таким образом, при Uупр = 1В , при Uупр = 12 В.

С целью ослабления нелинейных эффектов, вносимых варикапом, будем применять последовательное встречное включение двух варикапов в сигнальную цепь. При этом общая емкость будет в два раз меньше.

Рисунок 1.5 - Вольт-фарадная характеристика варикапа КВ109Б

Данный варикап обеспечивает коэффициент перекрытия , чего в нашем случае достаточно для перекрытия необходимого диапазона.

Определим коэффициент перекрытия диапазона принимаемых частот с запасом:

,

где f ¢max = 1,02fmax, f ¢min = 0,98fmin - крайние частоты принимаемого диапазона, взятые с запасом.

.

Рассчитаем контур с переменной настройкой варикапом, используемый в резонансном УРЧ и гетеродине.

Рекомендуемое изменение управляющего напряжения варикапа составляет . При максимальном численном коэффициенте оно будет изменяться в пределах .

При этом максимальная и минимальная емкости варикапа составят и соответственно (с учетом того, что варикапы включены встречно последовательно).

Для подгонки коэффициента диапазона применим последовательный конденсатор. Тогда положив , вычислим коэффициенты D и B.

;

.

Емкость последовательного конденсатора (примем К10-23 6,8 пФ).

Вычислим максимальную и минимальную эквивалентную емкости контура
