Разработка операторского интерфейса

Операторский интерфейс должен отвечать следующим функциям:

- должен отображать максимальное количество информации о технологическом процессе без перегрузки для оператора;

- прост и доступен для любого уровня пользователя (интуитивно понятный интерфейс);

- иметь защиту от несанкционированного воздействия;

- иметь защиту от неправильных или случайных ошибочных действий оператора.

Весь процесс управления перекачкой газа был разделен на следующие этапы (уровни):

а) уровень цеха. На этом уровне отображается цеховая обвязка и все газоперекачивающие агрегаты изображены на рисунке 2.2;

б) уровень ГПА. Здесь отображены и выделены 4 объекта:

1) двигатель изображен на рисунке 2.3;

2) нагнетатель изображен на рисунке 2.4;

) система смазки двигателя изображен на рисунке 2.5;

) система смазки нагнетателя изображен на рисунке 2.6;

в) уровень технологического параметра, отображает всевозможные тренды температур, давление, перепадов давлений, уровни и расход изображен на рисунке 2.7.

Все кнопки на экранах выполнены в виде кнопок меню. По нажатию оператору предоставляется возможность выполнить ту или иную операцию по управлению тем или иным устройством, находящимся в том отсеке, как показано на рисунке 2.8. Этим достигается удобство управления.

Навигация по проекту осуществляется как с помощью горячих клавиш, так и по нажатию на соответствующую кнопку.

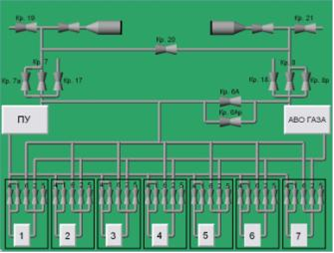

Рисунок 2.2 - Цеховая обвязка

Рисунок 2.3 - Экран двигателя

Рисунок 2.4 - Экран нагнетателя

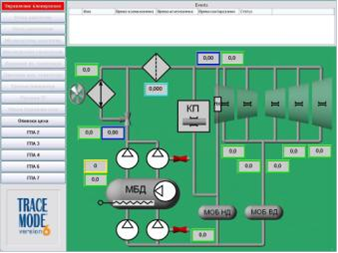

Рисунок 2.5 - Экран системы смазки двигателя

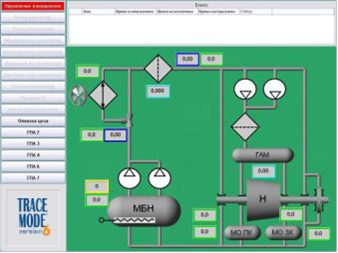

Рисунок 2.6 - Экран системы смазки нагнетателя

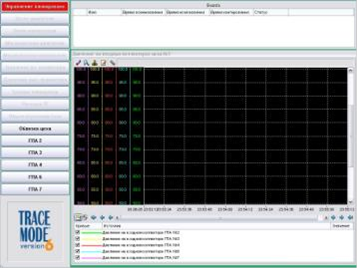

Рисунок 2.7 - Экран трендов давления

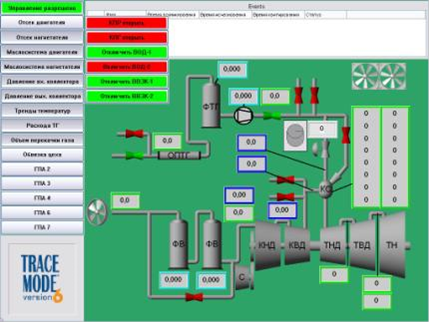

Рисунок 2.8 - Пример динамически появляющейся панели
